Termékleírás

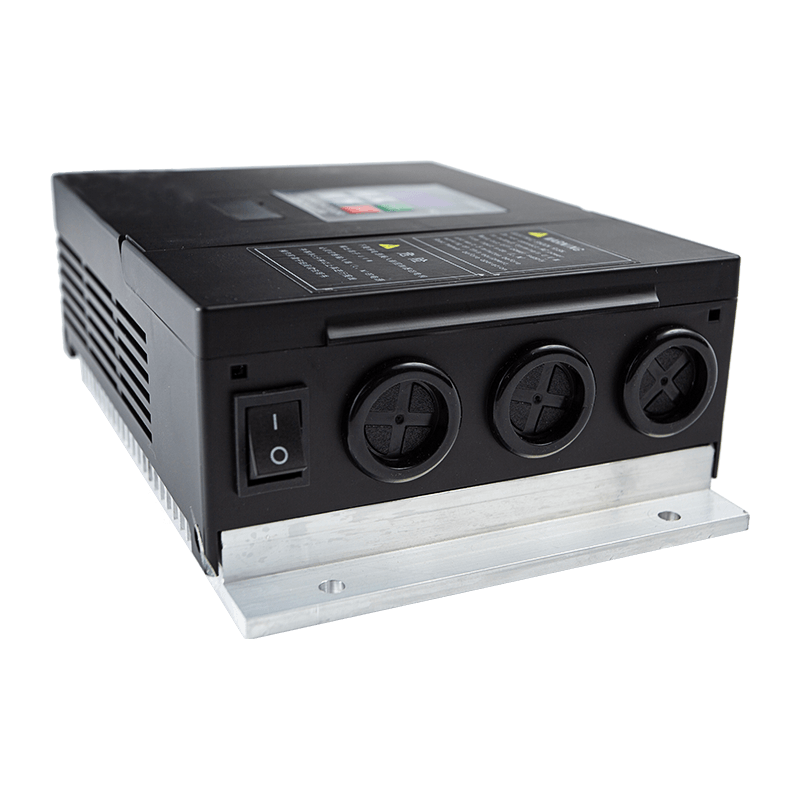

Eszköztípus: Ez egy változtatható frekvenciájú meghajtó, amelyet kifejezetten felvonóajtós AC aszinkron vezérlőnek terveztek.
Rendszer interfész: Digitális billentyűzettel rendelkezik kijelzővel a navigációhoz, a paraméterek szerkesztéséhez ("p", "n" és "d" típusok), valamint felügyelethez.

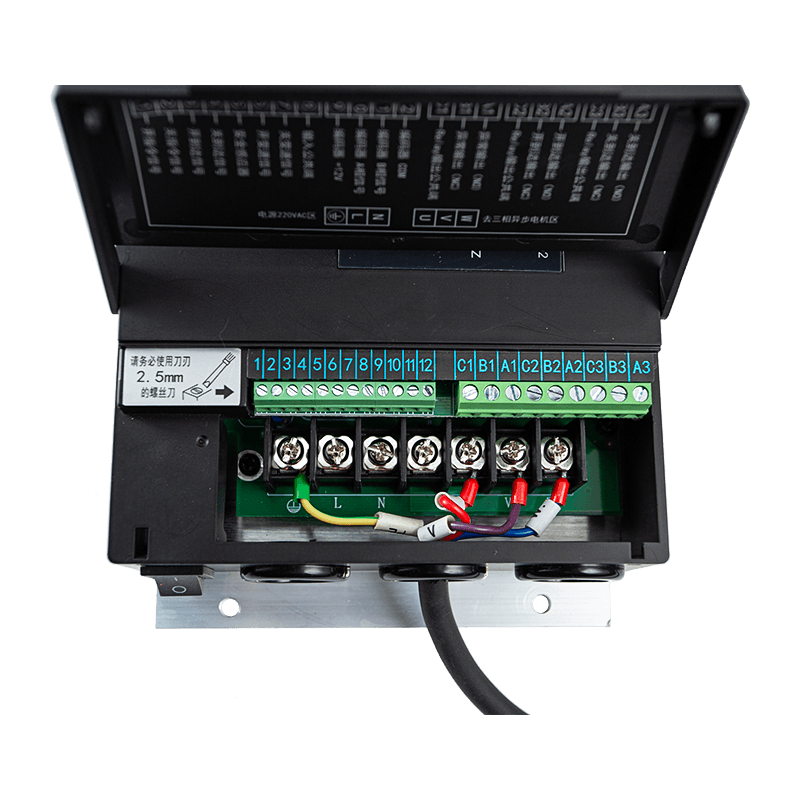

Tápellátás és csatlakoztathatóság: Az egység egyfázisú tápegységet használ, és tartalmaz kapcsokat a motor csatlakoztatásához, bemeneti jelek (nyitás/zárás/korlátozás) és hibakimenetek.
Alkalmazások
Elsődleges felhasználás: Felvonó/liftajtók nyitási és zárási ciklusának szabályozása.
Üzemmódok: Számos speciális futási módot támogat, beleértve:
- Encoder és Encoder Circle módok.
- 4 állású kapcsoló és 4 állású kapcsoló kör üzemmódok.
- RS-485-ös kommunikációs mód az integrált rendszervezérléshez.
- Kézi mód a teszteléshez és beállításhoz.
Főbb jellemzők
Testreszabható ajtógörbék: A felhasználók finoman beállíthatják az ajtó mozgását a gyorsítási, lassítási és gyakorisági paraméterek beállításával a nyitási/zárási ciklus különböző szakaszaiban.
Programozható nyomatékszabályozás: Tartalmaz egy egyenáramú nyomatéknövelési szintet (P05) és speciális tartóáram-beállításokat (d40, d41), hogy megtartsa az ajtó helyzetét a teljes nyitás vagy zárás után.
Rugalmas vezérlési logika: A vezérlő lehetővé teszi a bemeneti jel logikájának kiválasztását (normál nyitott vagy normál zárt), és többféle vezérlési módot kínál (billentyűzet, terminál vagy kommunikáció).
Valós idejű figyelés: A rendszer az adatok széles skáláját figyeli és jeleníti meg, beleértve a kimeneti frekvenciát, áramerősséget, ajtópozíciót, ajtószélességet (impulzusokat) és teljes futási időt.
Biztonság: Jelszavas védelmi funkció (P41) áll rendelkezésre a paraméterek zárolására és a véletlen vagy jogosulatlan módosítások megelőzésére.
Előnyök
Precizitás és simaság: Akár hat különböző gyorsítási/lassulási idő biztosításával mind a nyitáshoz, mind a záráshoz a vezérlő zökkenőmentes mechanikai működést és jó minőségű futási görbét biztosít.
Átfogó védelem: A hajtás beépített biztosítékokat tartalmaz túláram, túlfeszültség, alacsony feszültség és túlterhelés ellen, amely megvédi a vezérlőt és a motort a sérülésektől.
Egyszerűsített hibaelhárítás: A hibakódok kiterjedt listája (pl. SC1 a túláramhoz, Er1 a kódoló impulzushiba esetén) lehetővé teszi a technikusok számára, hogy gyorsan diagnosztizálják és kijavítsák a hibákat.
Használatra kész: Az egységeket az ajtószélesség impulzusok és a funkcióparaméterek gyárilag elvégzett automatikus hangolásával szállítjuk, amely lehetővé teszi az azonnali alapműveletet.
Termékteljesítmény-paraméterek
| Bemeneti feszültség | 176–264 VAC, 50/60 Hz |

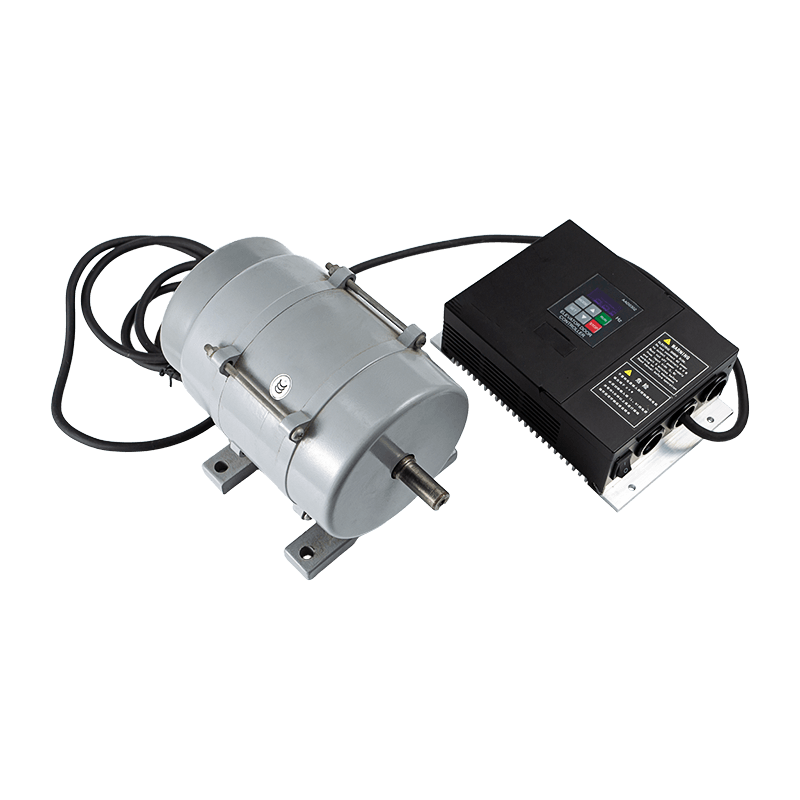

| Motor kompatibilitás | Támogatja a nagyfeszültségű szervomotorokat vagy a nagyfeszültségű aszinkron motorokat; maximális kimeneti áram 3A, maximális kimeneti teljesítmény 500W |
| Bemeneti jelek | Nyitás, Zárás, Becsípődésgátló/Tűzvédelem, Elért pozíció, Motor hővédelme |
| Relé kimeneti jelek | Nyitott helyzet elérve, Zárási pozíció elérve, Hibariasztás |
| Alkalmazási tartomány | Kompatibilis a Panasonic AAD03020 modellel |
