Dőlésérzékelő technológiák: a megfelelő mérési elv kiválasztása

Nem minden dőlésmérő mér egyformán a szöget, és a mögöttes érzékelési elv közvetlen hatással van a pontosságra, az elsodródási viselkedésre, a dinamikus reakcióra és a különböző telepítési környezetekhez való alkalmasságra. Az ipari és mélyépítési alkalmazásokban alkalmazott három domináns technológia mindegyike külön kompromisszumot rejt magában.

MEMS kapacitív gyorsulásmérők a modern dőlésérzékelők legszélesebb körben alkalmazott technológiája. Egy vagy két érzékeny tengely mentén mérik a gravitációs gyorsulás komponensét, és trigonometrikusan számítják ki a dőlésszöget. Legfontosabb előnyük a nagy felbontás (gyakran 0,001° alatt), a kompakt forma és az alacsony energiafogyasztás. A rezgésérzékenység az elsődleges korlát: tartós mechanikai gerjesztésű környezetben a MEMS-alapú érzékelők digitális szűrést igényelnek, hogy elkülönítsék a kvázi statikus dőlést a dinamikus gyorsulási zajtól.

Elektrolit folyadék dőlésérzékelők használja a vezetőképes folyadék helyzetét egy lezárt üregben a dőlés észlelésére. Alapvetően érzéketlenek a nagyfrekvenciás rezgésekre – a folyadék mechanikus aluláteresztő szűrőként működik –, így jól alkalmazhatók vibráló gépeken vagy szeizmikus szerkezeteken. A mérési tartományuk azonban jellemzően szűkebb, és a hőmérséklet-vezérelt folyadékviszkozitás-változások aktív kompenzáció nélkül sodródást okozhatnak.

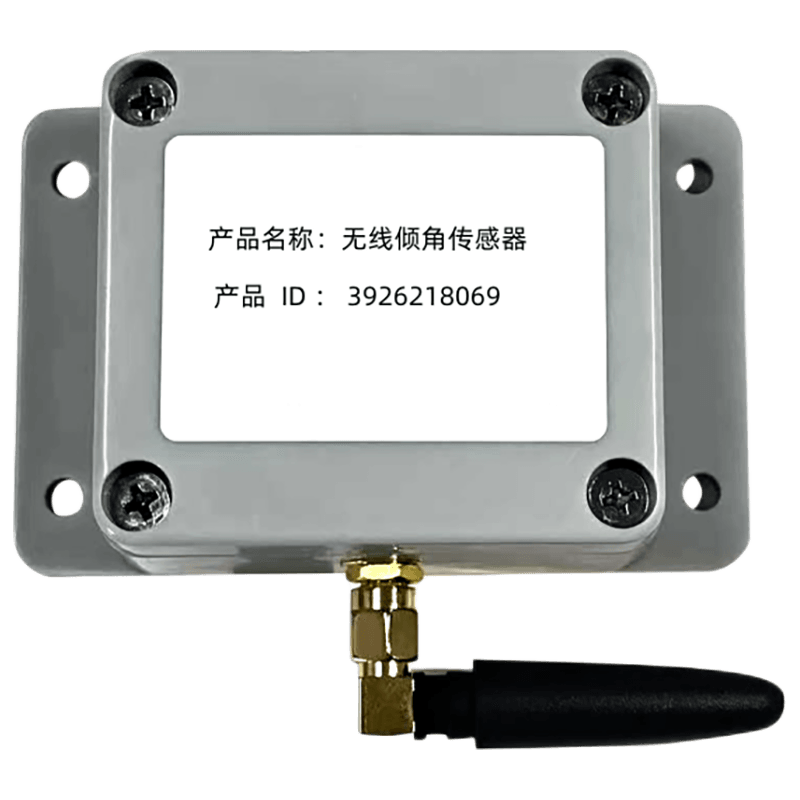

Száloptikai dőlésmérők interferometrikus vagy intenzitás-modulációs elven működnek, ellenállóságot biztosítanak az elektromágneses zavarokkal szemben, és biztonságosan működnek robbanásveszélyes vagy kémiailag agresszív környezetben. Ezek az előnyben részesített választás a kritikus infrastruktúrák – gátak, bányák, nagyfeszültségű alállomások – felügyeletéhez, ahol az érzékelők élettartama és a belső biztonság a legfontosabb. A Vezeték nélküli dőlésérzékelő A MEMS technológiára épülő, robusztus beépített rezgéskompenzációval olyan mérési teljesítményt nyújt, amely a legtöbb ipari felhasználási területen vetekszik az elektrolitikus érzékelőkkel, lényegesen alacsonyabb költséggel és a vezeték nélküli kapcsolat további előnyeivel.

Pontosság, felbontás és kalibráció: Mit jelentenek a specifikációk valójában

A dőlésérzékelő adatlapjai gyakran összekeverik a felbontást, a pontosságot és az ismételhetőséget – három különálló teljesítményparamétert, amelyek meghatározzák a célnak való megfelelést a különböző alkalmazásokban. A különbség megértése elengedhetetlen az a Nagy pontosságú vezeték nélküli dőlésmérő igényes megfigyelési feladatra.

• Felbontás a legkisebb szögváltozás, amelyet az érzékelő észlelhet és jelenthet. A 0,01°-os felbontás azt jelenti, hogy a kimenet nem változik addig, amíg a dőlésszög el nem tolódik legalább ennyivel. A nagy felbontás nem jelent nagy pontosságot – az érzékelő megbízhatóan érzékeli a 0,01°-os változásokat, miközben szisztematikusan 0,5°-os eltolást mutat.
• Pontosság (vagy abszolút hiba) azt írja le, hogy a jelentett szög milyen közel van a valódi fizikai szöghez. Ez magában foglalja a linearitási hibát, a nullapont-eltolást és a hőmérséklet-indukált erősítési változást. A szerkezeti állapotfigyelés és a geotechnikai alkalmazások esetében az abszolút pontosság a teljes mérési tartományban és a teljes üzemi hőmérsékleti tartományban a vezérlő specifikáció.
• Ismételhetőség Meghatározza, hogy az érzékelő milyen következetesen térjen vissza ugyanarra a kimenetre, amikor a kirándulás után visszatér egy ismert szögbe. A nagy megismételhetőség kritikus az olyan alkalmazásokban, ahol a relatív változás – nem az abszolút pozíció – a figyelt változó, mint például a hosszú távú rendezés vagy az alapozás elfordulásának követése.

A hőmérséklet-kompenzáció különös figyelmet érdemel. A MEMS érzékelők erősítést és eltolást mutatnak a hőmérséklettel, ami eltörpítheti a megfigyelt szerkezeti mozgásokat. Az ipari alkalmazásra tervezett érzékelőknek kifejezetten meg kell adniuk hőmérsékleti eltolási együtthatójukat (TCO) és hőmérsékleti érzékenységi együtthatójukat (TCS). A 0,003°/°C-os TCO 60°C-os működési tartományban a legrosszabb 0,18°-os termikus hibát eredményezi, amely olyan alkalmazásokban jelentős, ahol a várható szerkezeti elmozdulás a fok töredékeinek felel meg. Az ASY Electronics ezt a chipen található hőmérséklet-érzékelővel oldja meg, amely párosítva a firmware-ben alkalmazott gyári kalibrációs együtthatókkal biztosítja, hogy a jelentett szögek a valódi dőlést tükrözzék, nem pedig a hő által kiváltott mérési műtermékeket.

Strukturális állapotfigyelés: telepítési minták és riasztási logika

A szerkezeti állapotfigyelésben (SHM) a dőlésérzékelőket általában nem önálló műszerekként, hanem egy térben elosztott mérőhálózat csomópontjaként alkalmazzák. A diagnosztikai érték nem egyetlen érzékelő leolvasásában rejlik, hanem a mérési pontok tömbjén átívelő differenciális dőlésmintában – ez a minta pontosabban képes lokalizálni a terhelés újraeloszlását, az alapok lerakódását vagy a progresszív szerkezeti károsodást, mint bármely globális deformációjelző.

A gyakori telepítési architektúrák a következők:

• Függőleges oszloptömbök — rendszeres magasságközönként a hídpillérekre, épületoszlopokra vagy támfalakra szerelt érzékelők a hajlítási görbületi profilok észlelésére és a maximális deformáció magasságának meghatározására.
• Alapozási kerületrácsok — szenzorok a szerkezet alapjainak minden sarkán és középső fesztávolságán, hogy észleljék az eltérő lerakódásokat, és azonosítsák, mely szakaszokon megy át a preferált süllyedés.
• Lejtős és töltési átszelvények — a lejtős keresztmetszetek mentén mélységenként beépített érzékelők a forgási csúszófelület fejlődésének nyomon követésére geotechnikai alkalmazásokban.

Az SHM-telepítések riasztási küszöbértékei jellemzően szintek szerint vannak strukturálva. Az első szintű küszöbérték automatikus naplózást indít el megemelt mintavételezési gyakorisággal, hogy rögzítse a döntési esemény időbeli alakulását. A második szintű küszöbérték mérnöki értesítést kezdeményez. A harmadik szintű küszöbérték vészhelyzeti reagálási protokollokat vált ki. Lényeges, hogy a küszöbértékeket az egyes szenzorok megállapított alapvonalához viszonyítva kell meghatározni, nem abszolút szögben. , mivel ugyanazon a projekten belül a különböző szerkezeti elemek eltérő kezdeti hajlásszöggel és eltérő arányú elfogadható hosszú távú sodródással rendelkeznek.

Ipari berendezések felügyelete: az építőipari alkalmazásokon túl

Míg a mélyépítés és az építőipar jelentik a leglátványosabb felhasználási eseteket a dőlésérzékeléshez, a technológia jelentős értéket képvisel az ipari eszközfelügyeleti alkalmazások szélesebb körében, amelyekről gyakran kevésbé esik szó. An Ipari vezeték nélküli dőlésérzékelő csomópont az alacsony fogyasztású vezeték nélküli átvitellel költséghatékony felügyeletet tesz lehetővé olyan eszközosztályok között, ahol a vezetékes műszerezés nem praktikus.

Nehéz forgó gépek beállítása Ez az a terület, ahol a dőlésfigyelés olyan megelőző karbantartási dimenziót ad, amelyet a rezgéselemzés önmagában nem tud biztosítani. Az alaplemez dőlésszögének akár 0,05°-os változása is jelezheti az alap megsüllyedését vagy a csavarok meglazulását a szivattyú- és kompresszorrendszerekben, ami gyakran hetekkel megelőzi az észlelhető vibrációs anomáliákat. A folyamatos dőlésfigyelés a gép lábának szintjén korai jelzést ad, amely célzott ellenőrzést indít el, mielőtt az elmozdulás a csapágy vagy a tengelykapcsoló károsodásához vezetne.

A tárolótartály és a siló integritásának felügyelete növekvő alkalmazást jelent a vegyi feldolgozásban és az ömlesztett anyagok kezelésében. A nagy átmérőjű tárolóedény alján lévő differenciált dőlésszög egyenetlen alapozást vagy helyi faldeformációt jelezhet. A kézi felmérési módszerekkel összehasonlítva a folyamatos vezeték nélküli dőlésfigyelés drámaian csökkenti a vizsgálat gyakoriságát, és valós idejű adatokat biztosít a dinamikus terhelési események – töltés, kisülés és szeizmikus gerjesztés – során, amikor a deformáció kockázata a legmagasabb.

Mobil és emelőberendezések biztonsági rendszerei támaszkodjon a dőlésérzékelőre a biztonságos működési szöghatárok érvényesítése érdekében. A daruk, a munkaállványok és a mobil fúrótornyok valós idejű dőlésszögű visszajelzést igényelnek a borulási események elkerülése érdekében. Ebben az összefüggésben az érzékelő reakciósebessége és a hibamentes viselkedés érzékelőhiba esetén a domináns specifikációs követelmények, nem pedig a hosszú távú eltolódási stabilitás. Az ASY Electronics úgy tervezi dőlésérzékelő csomópontjait, hogy a lassú sodródású szerkezeti felügyelettől a dinamikus biztonsági reteszelő alkalmazásokig a teljes spektrumot lefedjék, támogatva a modern gyártás és infrastruktúra-menedzsment sokrétű igényeit.
