Termékleírás

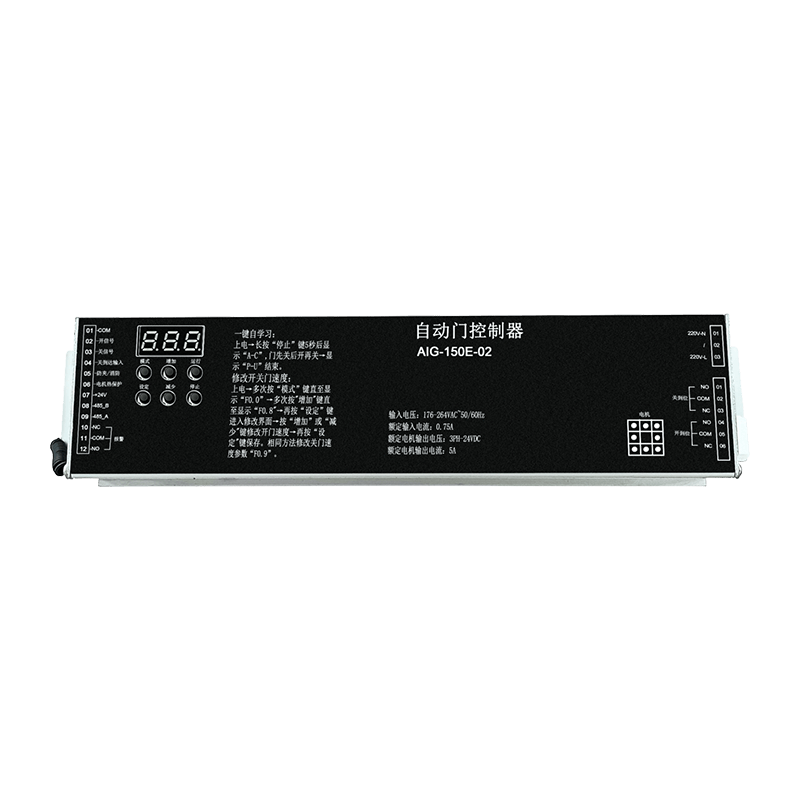

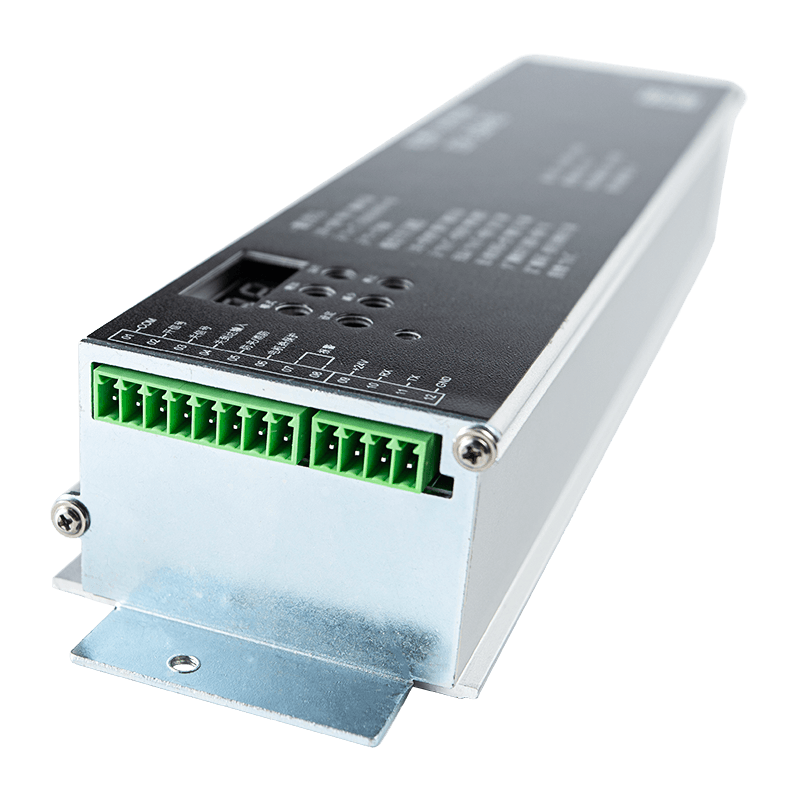

Modell: Az AIG-150E-02 egy kefe nélküli DC vezérlő, amelyet kifejezetten emelőajtókhoz terveztek.
Tápellátás és bemenet: Egyfázisú 220 V-os bemeneten működik, háromvezetékes (távközlési) bekötési módszerrel.
Rendszerkompatibilitás: Kefe nélküli egyenáramú motorokhoz, különösen az MT02-WS-100W modellhez tervezték.
Alkalmazások
Elsődleges felhasználás: A készülék tolóajtó-vezérlőként szolgál.
Speciális beállítások: A rendszer konfigurációkat tartalmaz bizonyos típusú ajtókhoz, például orvosi kapukhoz (jeladó szinkron és DC kefe nélküli változatok egyaránt).
Környezet: Az olyan kompatibilis motorok, mint az MT01-YC-43W, -20°C és 50°C közötti üzemi hőmérsékletre vannak méretezve.
Főbb jellemzők
Állapotfigyelés: A digitális csőkijelző valós idejű visszajelzést ad az üzemállapotról, például automatikus ajtószélesség mérésről (A_c), normál nyitásról (Uoo) és zárásról (Uco).
Testreszabható paraméterek:
Felhasználói paraméterek (P-sorozat): Lehetővé teszi a nyitási/zárási sebességek, az automatikus zárási késleltetési idők és a becsípődésgátló nyomaték beállítását.
Technikai paraméterek (F-sorozat): Mélyebb vezérlést biztosít a motor póluspárjai, a redukciós arányok és a haladó sebességgyűrű KP/KI beállításai felett a sima gyorsítás és lassítás érdekében.
Nyomatékszabályozás: A vezérlő különféle nyomatékfázisokat kezel, beleértve az indítónyomatékot, a becsípődés elleni nyomatékot és a tartónyomatékot, ha az ajtó a helyén van.
Üzemmódok: Támogatja az elsődleges és másodlagos modelleket, a vészhelyzeti akkumulátor üzemmódokat és az öregedő bemutató módot a teszteléshez,
Előnyök és biztonsági funkciók
Biztonsági védelem: A vezérlő integrált blokkolásérzékelőt tartalmaz (állítható érzékenységgel), hogy azonosítsa, ha az ajtó útja el van akadályozva.
Diagnosztikai eszközök: Egy átfogó hibaelhárító rendszer azonosítja a konkrét hibákat, mint például a kódoló/Hall-hiba (E02), a túlfeszültség (E05) és a motor túlterhelése (E18).
Működési integritás: A biztonság érdekében a rendszer professzionális telepítést, a földvezeték szigorú földelését, valamint a jeladók számára árnyékolt kábelek használatát igényli az interferencia elkerülése érdekében.
Karbantartási jellemzők: A vezérlő nyomon követi a felhalmozott munkaórákat, és lehetővé teszi a "paraméter-visszaállítást" az eszköz gyári alapbeállításainak visszaállításához bizonyos kaputípusoknál.
Termékteljesítmény-paraméterek
| Bemeneti feszültség | 176–264 VAC, 50/60 Hz |
| Motor kompatibilitás | Támogatja a nagyfeszültségű szervomotorokat vagy a nagyfeszültségű aszinkron motorokat; maximális kimeneti áram: 3A; maximális kimeneti teljesítmény: 500W |
| Bemeneti jelek | Nyitás, Zárás, Becsípődés elleni védelem/Tűzvédelem, Érkezés, Motor hővédelem |
| Relé kimeneti jelek | Nyitott helyzet elérve, Zárási pozíció elérve, Hibariasztás |
| Kommunikációs interfész | Egy soros kommunikációs port, külső érintőképernyőhöz vagy hibakereső panelhez csatlakoztatható |
| Alkalmazási tartomány | Alkalmas általános szinkron felvonóajtó-meghajtásokhoz és általános aszinkron liftajtó-meghajtásokhoz |
