Termékleírás és rendszerértékelések
Alapadatok: A vezérlő névleges teljesítménye 0,75 KW, és 220 V névleges feszültséggel működik.

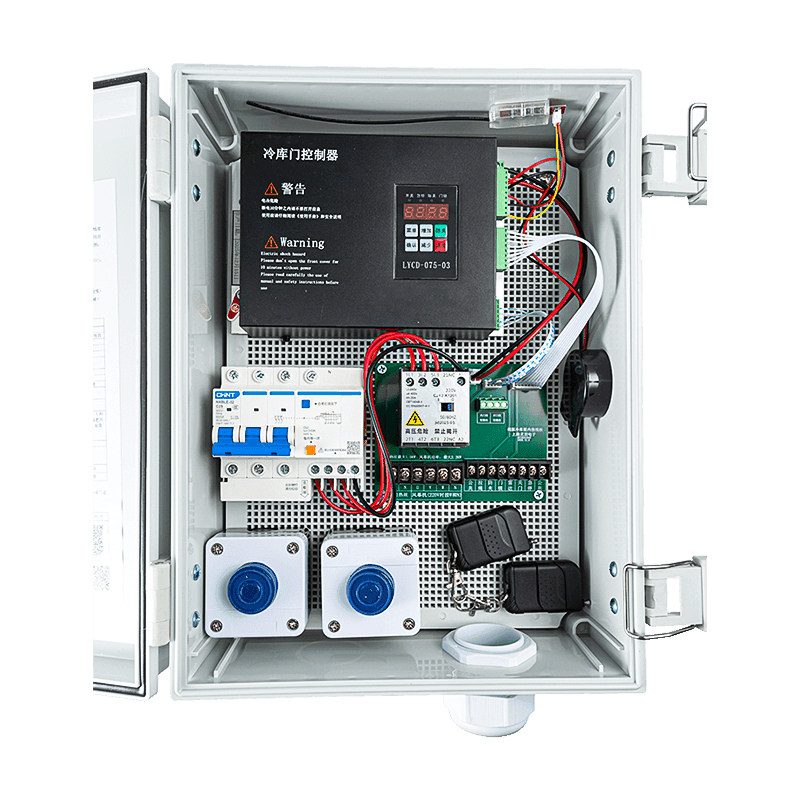

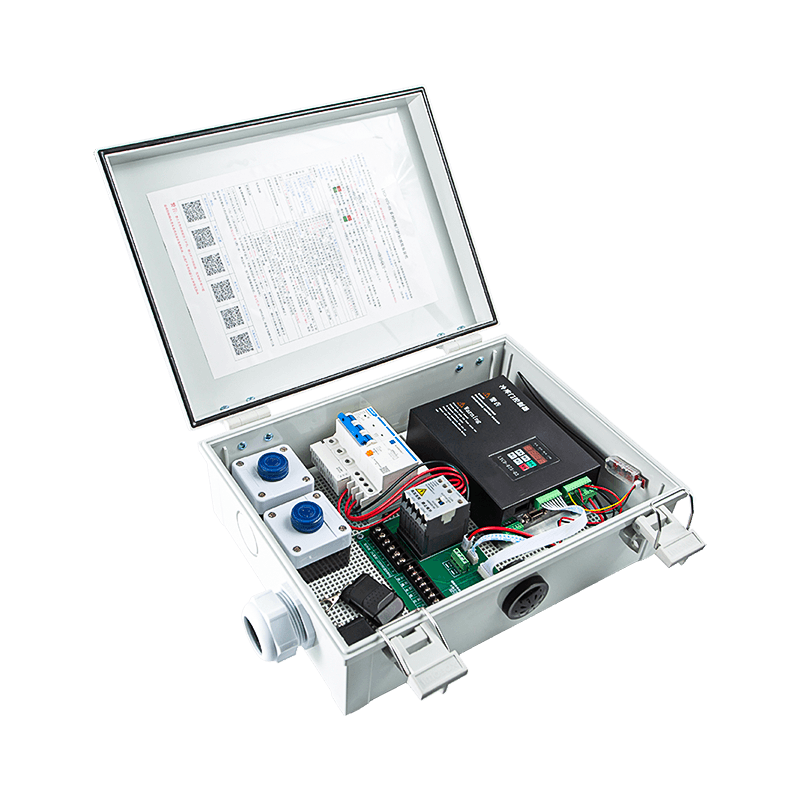

Rendszerintegráció: Általában az AIG-1500L-01J hűtőszekrényajtó vezérlődobozában található.

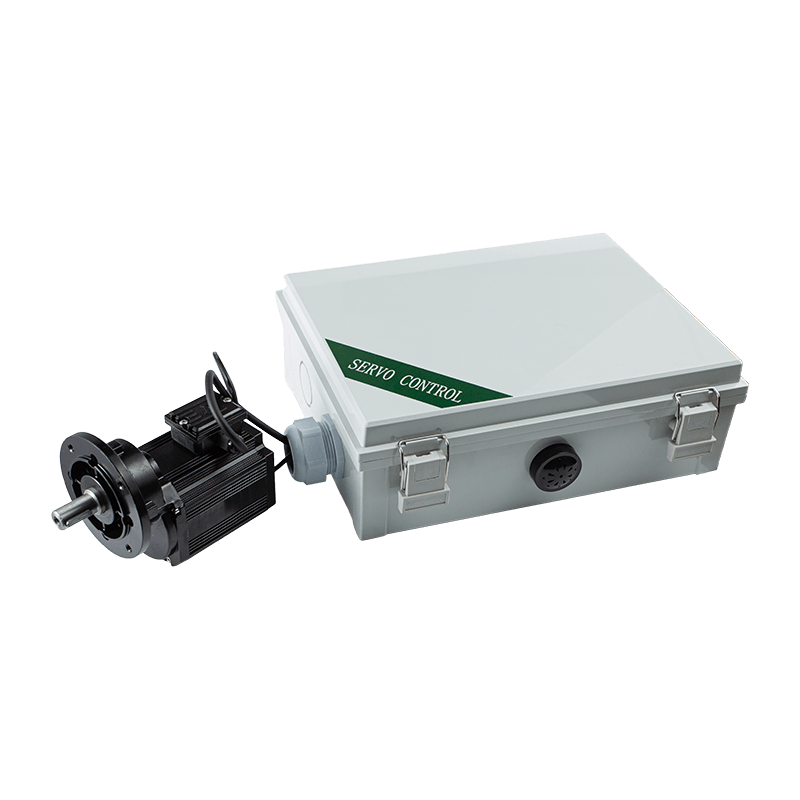

Kompatibilis motor: A rendszer az MT01-JS-45N (DLG-56S-45) háromfázisú állandó mágneses hajtóműves motort használja, 45 N.m névleges nyomatékkal és 1:6,45 redukciós aránnyal.
Periféria-támogatás: A vezérlő dedikált kimeneteket tartalmaz a külső fűtővezetékekhez (akár 1 kW-ig 220 V-on), hogy megakadályozza az ajtó fagyását, és külső légfüggönyöket (2,2 kW-ig) a klímaszabályozás fenntartásához.
Alkalmazások
Elsődleges környezet: Hűtőszekrényekhez tervezték, nehéz tolóajtók kezelésére, amelyek nagy nyomatékot és pontosságot igényelnek.
Környezetvédelmi ellenálló képesség: A rendszert úgy építették, hogy ellenálljon a zord körülményeknek, a motor -25°C és 50°C közötti környezeti hőmérsékletre és 95%-os relatív páratartalomra van méretezve.
Főbb jellemzők
Hangvezérelt üzembe helyezés: A vezérlő automatizált hibakeresési módszerrel rendelkezik, ahol a hangszóró visszaszámlálást és hangutasításokat ad, hogy végigvezesse a felhasználót az ajtó öntesztjén és szélességmérésén.
Rugalmas I/O interfész: A külső jelek széles skálájához biztosít terminálokat, beleértve a húzózsinórokat, radarokat, ajtózárakat, vészleállítókat és becsípődésgátló érzékelőket.
Testreszabható paraméterezés: A felhasználók beállíthatják a kilenc sebességfokozatot, a motor indítóáramát és a meghatározott meghúzási nyomatékokat, amikor az ajtó eléri a teljesen nyitott vagy zárt helyzetét.
Programozható relék: Három relékimenet rendelhető különféle funkciókhoz, mint például légfüggöny kapcsolás, könyvtár foglalt jelzések vagy riasztási kimenetek.
Távkezelés: A rendszer tartalmaz egy távirányító vevőmodult, egyszerű kódpárosítási és törlési eljárásokkal a vezeték nélküli működéshez.
Termékteljesítmény-paraméterek
| Bemeneti feszültség | 176–264 VAC, 50/60 Hz |
| Motorvezérlés | Szabályozható nagyfeszültségű szervo hajtóműves motor, maximális kimeneti teljesítmény 1500 W |
| Bemeneti jelek | Nyitás, zárás, leállítás, becsípődésgátló / tűzvédelem, ajtózár, radar stb. |
| Kimenetek | 380 VAC légfüggöny motor, 220 V AC fűtőelem, berregő, nyitott helyzet jelzés, zárt helyzet jelzés |
| Kommunikáció | Egy RS485 interfész, amely lehetővé teszi a hálózati vezérlést |
