Termékleírás
Rendszerazonosító: Az AIG-750P-06 egy motorvezérlő, amelyet kifejezetten nehéz orvosi tolóajtókhoz terveztek.

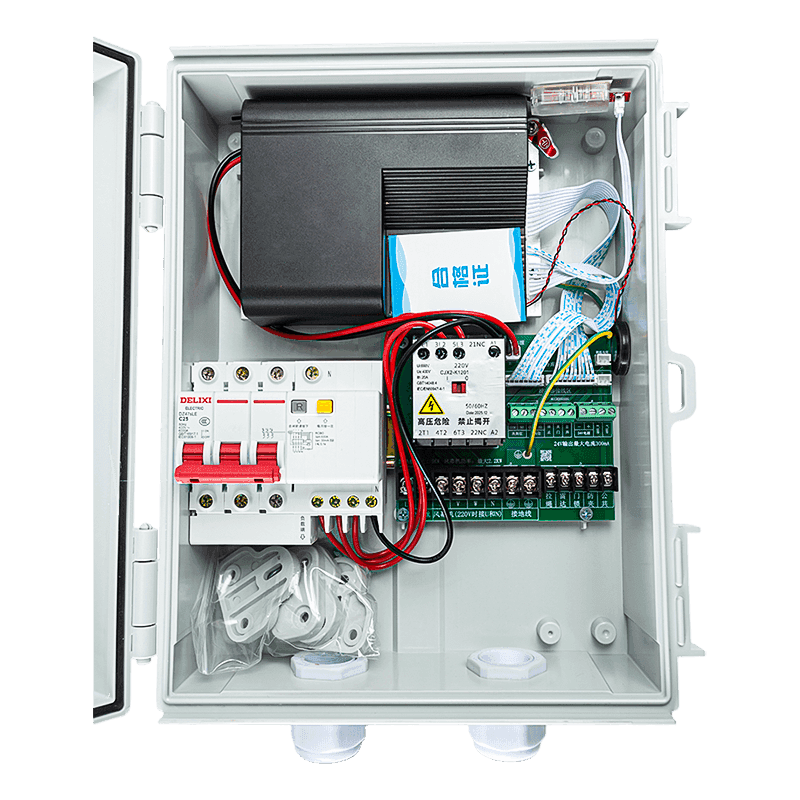

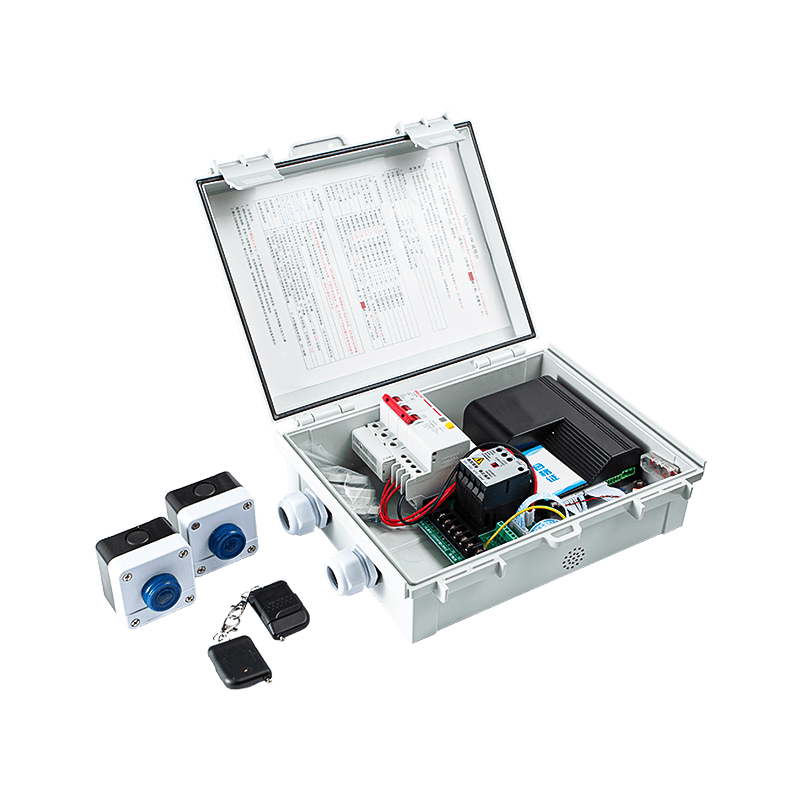

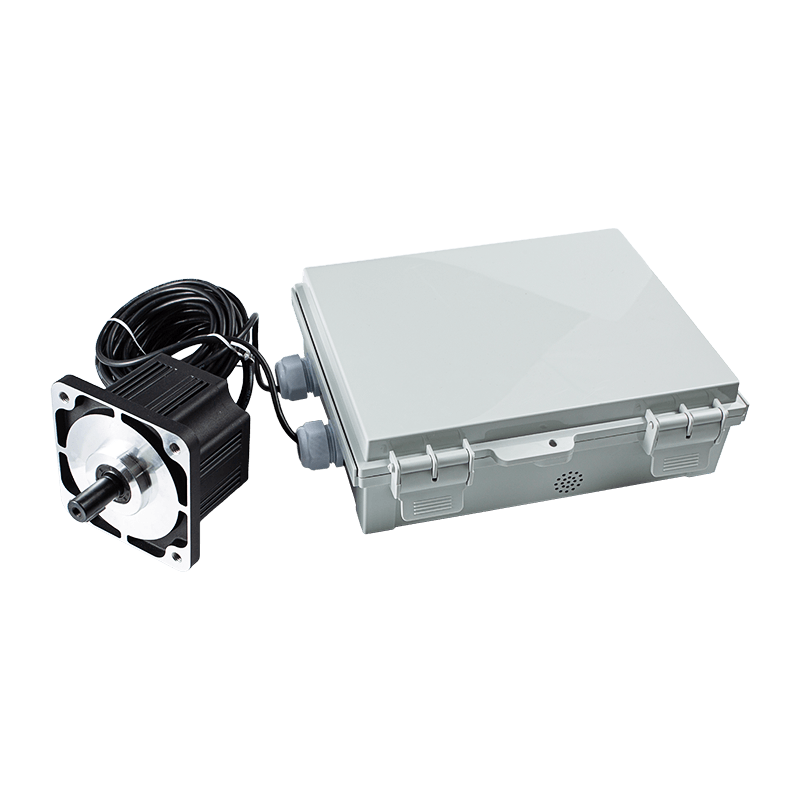

Rendszerkomponensek: Általában az AIG-1500P-02Y vezérlődobozba van beépítve, és egyenáramú kefe nélküli motort használ (mint például az MT02-WS-200W vagy MT02-WS-150W).
Teljesítményprofil: A vezérlő 220 V névleges feszültséggel, 0,75 KW névleges teljesítménnyel működik.
Alkalmazások
Elsődleges felhasználás: Nagy teherbírású tolóajtók automatizált vezérlése orvosi környezetben.
Hűtőszekrény: A dokumentáció megjegyzi a hűtőszekrényajtó-vezérlődobozokkal való használatát, és „hűtőszekrény-ajtókra” hivatkozik, jelezve, hogy alkalmas szabályozott hőmérsékletű környezetben.
Perifériakezelés: A rendszer képes kezelni a külső hardvert, beleértve:
Fűtővezetékek (1KW-ig) a fagyás megakadályozására.
Légfüggönyök (2,2 kW-ig) a környezeti elválasztás fenntartásához.
Előnyök és biztonsági funkciók
Biztonsági védelem:
Becsípődésgátló logika: állítható meghatározási időket és nyomatékbeállításokat tartalmaz a beszorulás megelőzése érdekében. Megjegyzés: A védelem nem aktív a teljesen nyitott vagy zárt helyzettől számított 20 cm-en belül.
Elektromos biztonság: megköveteli, hogy a motor földelő vezetékét a vezérlő földelési jeléhez csatlakoztassa a nagyfeszültségű elektromosság és áramütés elkerülése érdekében.
Tartósság és megbízhatóság:
Környezetvédelmi ellenállás: A kompatibilis motorok IP65 vízállósági szintet kínálnak, és akár -30 °C hőmérsékleten is működhetnek.
Hibadiagnosztika: A rendszer rögzíti a legutóbbi négy hibát (N09-N12), és speciális kódokat ad olyan problémákra, mint például a Hall-érzékelő meghibásodása (E02), feszültségcsökkenés (E05) vagy sebességtúllépés (E15).
Hatékony beállítás: Beüzemelési módszerrel rendelkezik, amely lehetővé teszi a vezérlő számára, hogy „megtanulja” az ajtó helyzeteit az első bekapcsoláskor a nyitott és zárt határok azonosításával.
Operational Insight: Nyomon követi az aktuális futásidőt és a futtatások teljes számát (akár több millió ciklusig), segítve a megelőző karbantartást.
Termékteljesítmény-paraméterek
| Bemeneti feszültség | 176–264 VAC, 50/60 Hz |
| Motorvezérlés | Támogatja a nagyfeszültségű DC kefe nélküli motort, a maximális kimeneti teljesítmény 1500 W |
| Bemeneti jelek | Nyitás, zárás, leállítás, becsípődés-/tűzvédelem, ajtózár, radar, hőmérséklet-érzékelő ellenállás, stb. |
| Kimenetek | 380VAC légfüggöny motor, 220VAC fűtőelem, berregő, nyitott állású kimenet, zárt helyzetű kimenet |
| Kommunikációs interfész | Egy RS485 interfész a hálózati vezérléshez |
| Alkalmazási tartomány | Nagy teherbírású orvosi ólomajtók, nagy teherbírású ipari tolóajtók |
