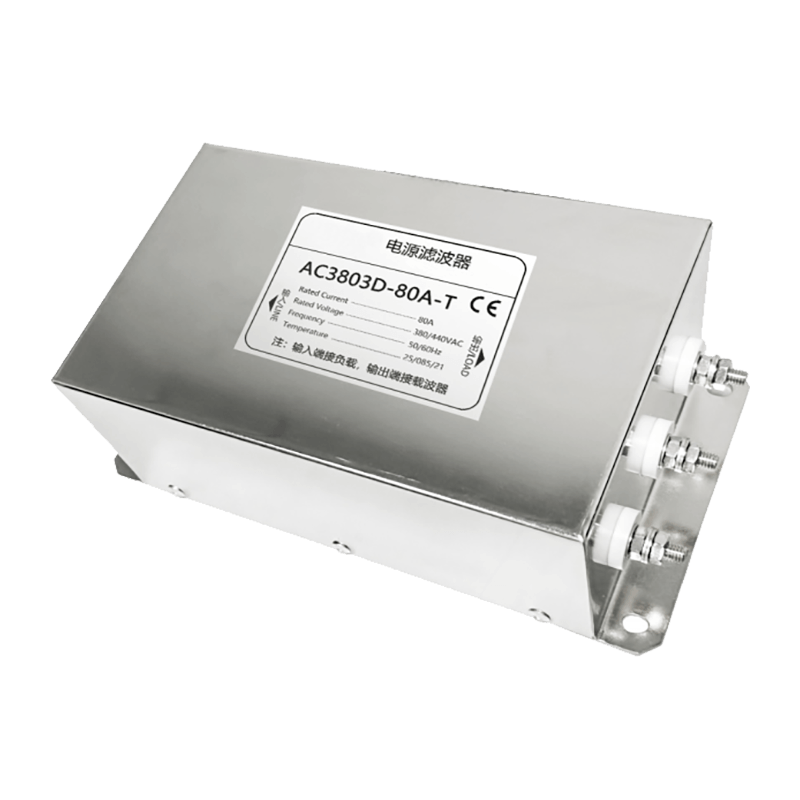

Bekötési útmutató a szigetelő szűrőhöz

A gyakorlati távvezeték-hordozó alkalmazásokban általában jelentős terhelések, például feszültségstabilizátorok, frekvenciaváltók, szervorendszerek, nagy teljesítményű motorok, nagy kapacitású kondenzátorok és szünetmentes tápegységek kerülnek a távvezetékekre. Ezek a terhelések kifejezett abszorpciós hatást fejtenek ki a nagyfrekvenciás jelekre a szélessávú távvezetékeken. Az erősáramú vezetékek hordozóinak teljesítményromlásának megelőzése érdekében erősen ajánlott dedikált leválasztó szűrőket telepíteni a távvezetékekre, hogy megakadályozzák a terhelési forrásokból származó interferenciát, ezáltal optimális kommunikációs teljesítményt érjenek el a távvezeték-hordozó rendszerek számára.

A szigetelő szűrő bekötési módja:

1.Tápellátási oldal: A tápoldali leválasztó szűrő bemenete (LINE) a táp bemenetre, míg a kimenete (LOAD) a terhelési oldali leválasztó szűrő kimenetére (LOAD) van kötve. A leválasztó szűrő kimenetével (LOAD) párhuzamosan szélessávú vivő van csatlakoztatva.

2. Terhelési oldal: A terhelésoldali leválasztó szűrő kimenete (LOAD) a táp bemenetére, míg bemenete (LINE) a terhelési berendezésre van kötve. A leválasztó szűrő kimenetével (LOAD) párhuzamosan szélessávú vivő van csatlakoztatva.

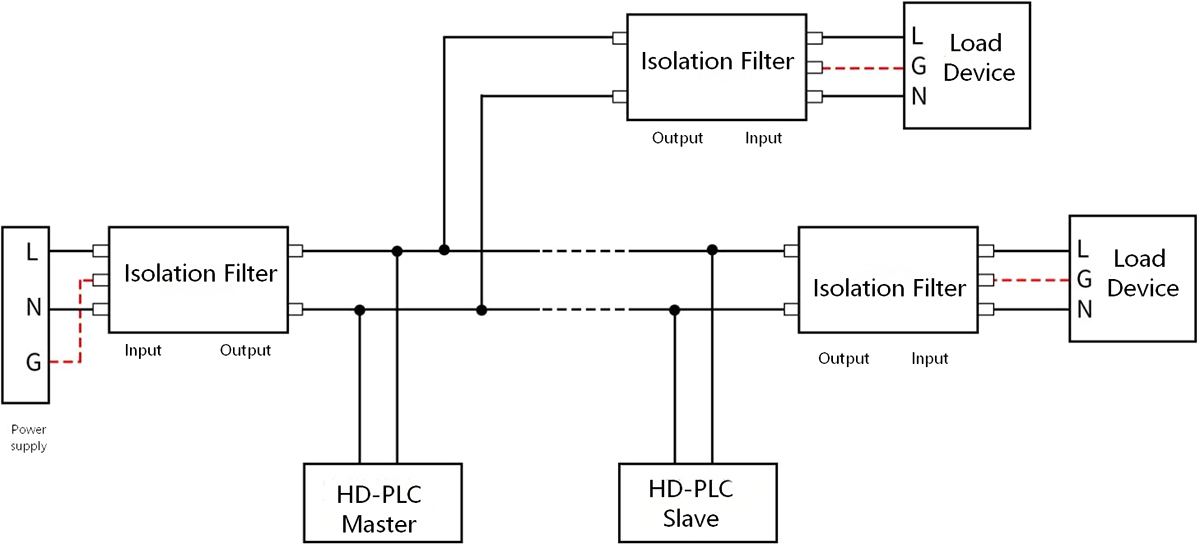

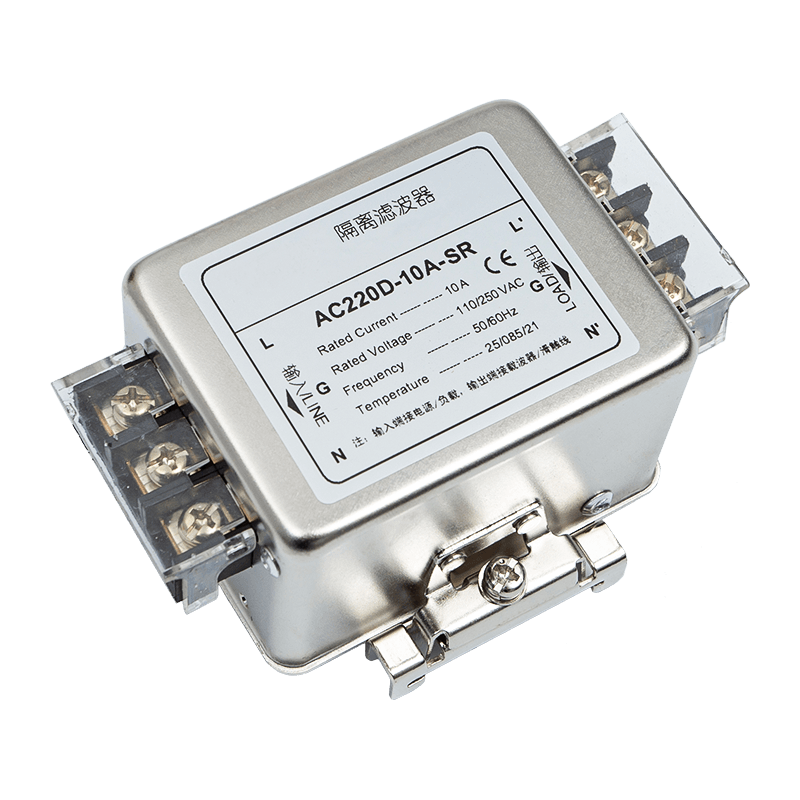

Az egyfázisú leválasztó szűrő kapcsolási rajza az alábbiakban látható:

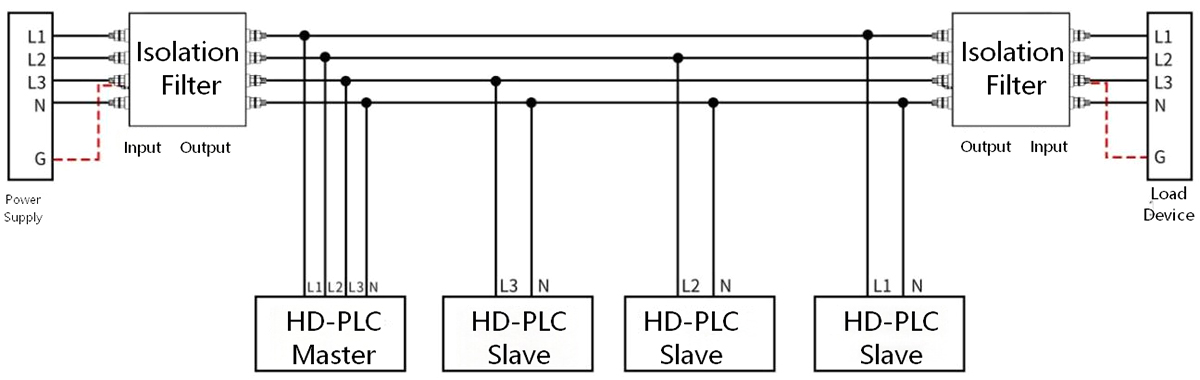

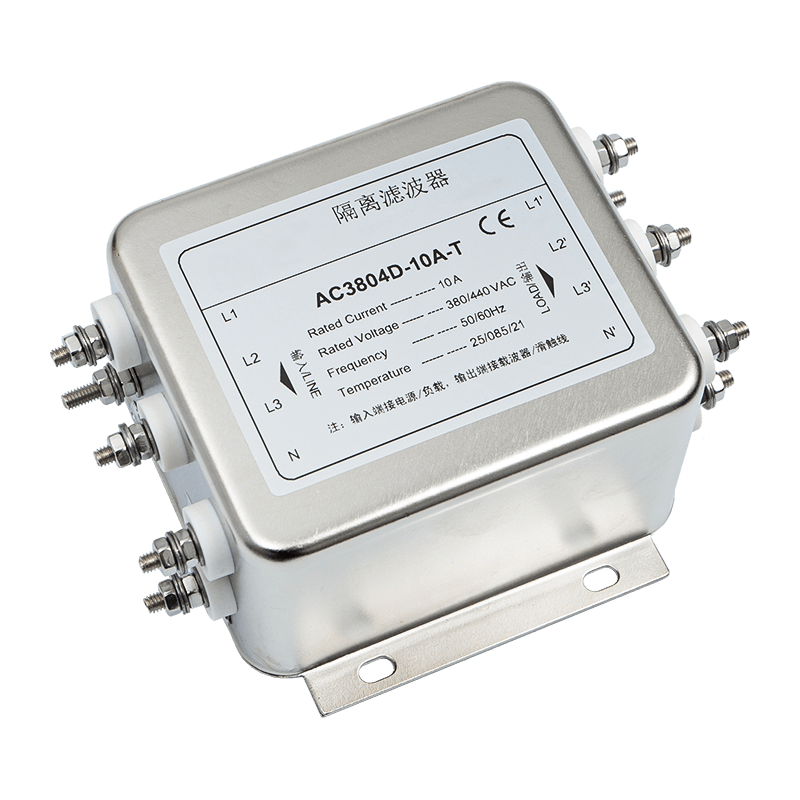

A háromfázisú, négyvezetékes szigetelt szűrő kapcsolási rajza az alábbiakban látható:

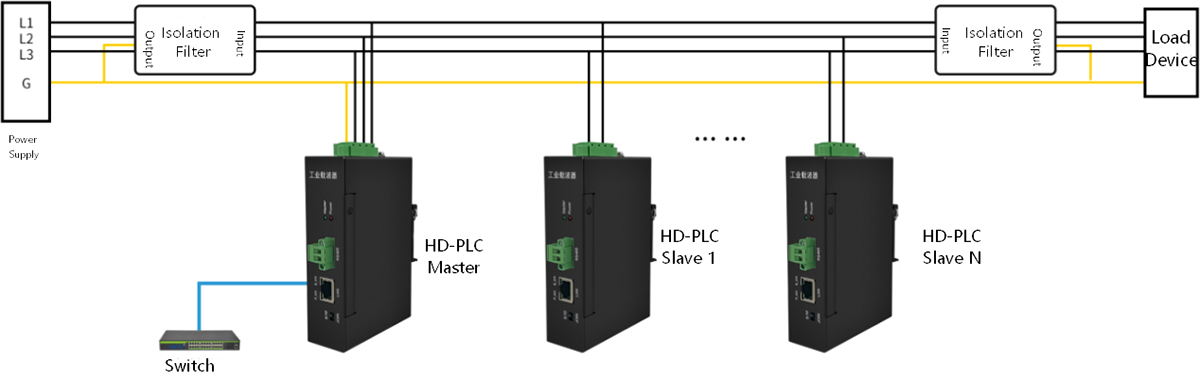

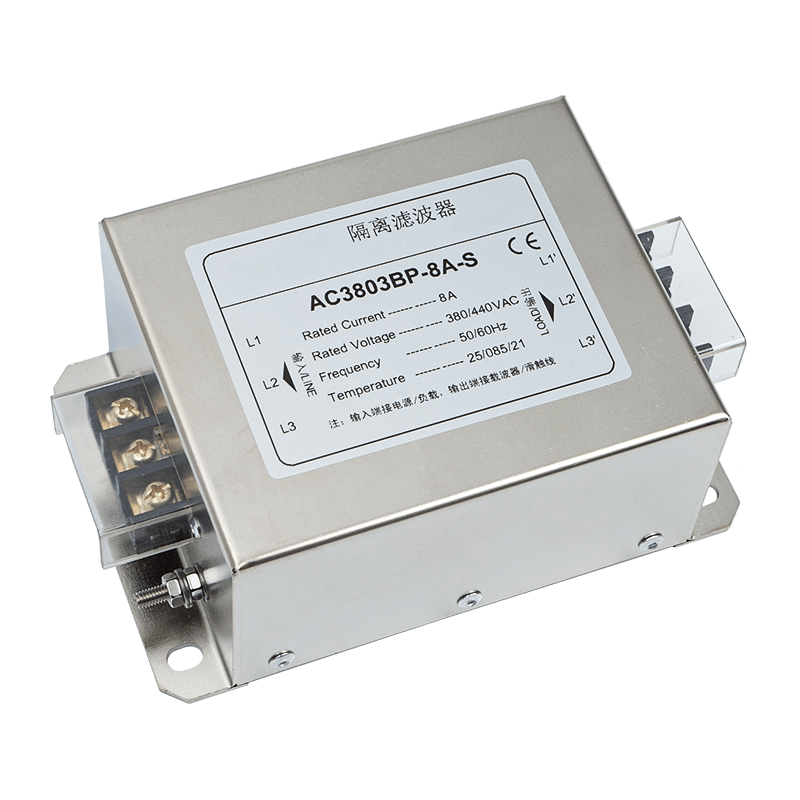

Az alábbiakban látható a frekvenciaváltó dedikált leválasztó szűrőjének kapcsolási rajza:

Figyelmet igényelnek a dolgok:

1. A leválasztó szűrő egy dedikált tápegység-leválasztó szűrő, amelyet távvezetéki hordozókhoz terveztek. Soha ne cserélje ki a kereskedelemben kapható teljesítményszűrőket az erősáramú vezetékekhez való dedikált leválasztó szűrőkre.

2. A szigetelő szűrők beszerelésekor gondosan meg kell különböztetni a beépítési irányt. A tápoldali szűrőknél az áram a bemenetről a kimenetre, míg a terhelési oldali szűrőknél a kimenetről a bemenetre folyik. Különösen fontos megjegyezni, hogy a terhelésoldali szűrők beépítési iránya fordítottja a tápoldali szűrők beépítési irányának.

3. Az elválasztó szűrő sorba van kötve a tápvezetéken, míg a szélessávú vivő párhuzamosan van csatlakoztatva a tápvezetékkel a szigetelőszűrő kimeneti végén. Az azonos hálózaton belüli, különböző szélessávú szolgáltatók közötti távvezetékekre szigetelőszűrőket nem szabad felszerelni.

4. A szigetelőszűrőt a lehető legközelebb kell elhelyezni mind a tápellátás, mind a terhelés oldalához, hogy hatékonyan kiszűrje az elektromágneses interferenciát, amely behatol a tápvezetékek mentén és kifelé sugárzik.

5. A leválasztó szűrő bemeneti és kimeneti vezetékei megfelelő távolságot tartsanak közöttük. Kerülje a párhuzamos vagy keresztezett vezetékeket, hogy elkerülje a szűrési teljesítmény romlását.

6. A leválasztó szűrő földelővezetékét nem szabad lebegő állapotban hagyni; vagy földelővezetékhez, vagy az elektromos doboz fémházához kell csatlakoztatni, a lehető legrövidebb hosszúság mellett.

7. Az áramhordozó áramkör minden terhelését leválasztó szűrőkkel kell felszerelni, hogy a szélessávú vivőkommunikáció tiszta távvezetékeken működjön.

8. Áramütés veszélye: Ne működtesse feszültség alatti körülmények között! A leválasztó szűrő energiatároló elemekkel van felszerelve, és a feszültségveszély az áramszünet után 10 másodpercen belül fennáll. Ne érintse meg közvetlenül a terminálcsatlakozásokat közvetlenül a tápfeszültség lekapcsolása után.

Rólunk
ASY Electronics (JiaXing) Co.,Ltd.
ASY Electronics (JiaXing) Co.,Ltd.

ASY Electronics Kínai egyedi HD-PLC tápvezeték-szűrő beszállítók és Ipari minőségű tápvezeték-szigetelő szűrő gyártók, egy ipari dolgok internetére (IoT) szakosodott high-tech vállalat, amely elkötelezett egy adatvezérelt, erősen együttműködő és jövőorientált intelligens gyár építése mellett. „Adatérzékelés” és „intelligens összekapcsolhatóság” mint alapvető képességeink révén a gyártó vállalatok számára integrált megoldásokat kínálunk – a berendezések állapotfigyelésétől a finomított energiagazdálkodáson át a gyártási folyamat optimalizálásáig – saját fejlesztésű él-hardverünk és adatintegrációs megoldásaink segítségével. Képessé tesszük a vállalatokat a digitális és intelligens átalakulás elérésére. Kínálunk PLC sáváteresztő szűrő megoldások eladó.

Díszoklevél
  • Becsület
  • Becsület
  • Becsület
  • Becsület
  • Becsület
  • Becsület
Hírek
Elszigetelő szűrő Iparági ismeretek

Hogyan javítja a HD-PLC tápvezeték-szűrő a jelek integritását a nagy sebességű tápvonali kommunikációban?

Bevezetés

A nagy sebességű tápvonali kommunikációs (PLC) rendszereket széles körben használják az ipari IoT-alkalmazásokban nagy mennyiségű adat továbbítására a meglévő távvezetékeken. Az elektromos vezetékek azonban eredendően zajosak a kapcsolókészülékek, motorok és egyéb ipari berendezések miatt. An HD-PLC tápvezeték szűrő kritikus komponens, amely csökkenti a zajt és javítja a jel integritását, megbízható kommunikációt biztosítva még zord ipari környezetben is.

A HD-PLC tápvezeték-szűrők szerepe

  • Zajcsökkentés: A szűrő csillapítja az elektromágneses interferenciát (EMI) és az ipari berendezések által keltett nagyfrekvenciás zajokat, megőrzi a HD-PLC jelek hűségét.
  • Jelvisszaverődés csökkentés: Az impedancia illesztésével és a nem kívánt harmonikusok kiszűrésével a szűrő csökkenti a jelvisszaverődéseket, amelyek adathibákat okozhatnak.
  • Feszültség leválasztás: Számos HD-PLC szűrő galvanikus leválasztást biztosít, megvédve az érzékeny kommunikációs elektronikát a feszültségcsúcsoktól és a tápvezeték tranzienseitől.
  • Továbbfejlesztett adatátvitel: A tisztább jelek közvetlenül nagyobb effektív adatátviteli sebességet és csökkentett csomagvesztést eredményeznek az ipari IoT-hálózatokban.

Műszaki paraméterek összehasonlítása

Paraméter Tipikus érték Hatás a jel integritására
Beillesztési veszteség ≤ 1 dB (1-30 MHz) Minimális jelcsillapítás, fenntartja a nagy sebességű kommunikációt
Az EMI zaj csillapítása > 40 dB (100 kHz – 30 MHz) Csökkenti az ipari zaj okozta adatsérülést
Impedancia illesztés 50 Ω ± 5% Megakadályozza a jel visszaverődését, javítja az adatok integritását
Feszültség leválasztás 2500 V-ig Megvédi a PLC-eszközöket a túlfeszültségektől és tüskéktől

Integráció az ipari IoT-vel

ASY elektronika , a vezető kínai székhelyű egyedi távvezeték-hordozó (PLC) megoldások gyártója, integrálja HD-PLC tápvezeték szűrős átfogó ipari IoT kommunikációs megoldásokba. Élvonalbeli hardver- és adatintegrációs képességekkel, ASY elektronika lehetővé teszi a vállalkozások számára intelligens kapcsolat , finomított energiagazdálkodás, berendezések állapotfigyelése és gyártási folyamat optimalizálása. A nagy teljesítményű szűrők beépítésével ASY elektronika stabil és megbízható HD-PLC kommunikációt biztosít az intelligens gyárak számára.

Következtetés

Összefoglalva, HD-PLC tápvezeték szűrők kulcsfontosságú szerepet játszanak a jelek integritásának javításában a nagy sebességű távvezetéki kommunikációs rendszerekben. Ezek a szűrők a zaj elnyomásával, a visszaverődések csökkentésével, a feszültség leválasztásával és a nagy áteresztőképesség fenntartásával megbízható ipari IoT-hálózatokat tesznek lehetővé. Olyan cégek, mint ASY elektronika Használja ezeket a szűrőket a teljes körű megoldások részeként, támogatva a digitális és intelligens átalakulást a gyártó vállalatokban.

GYIK

  • Q1: Mi teszi ASY elektronika ' HD-PLC Power Line szűrők alkalmasak ipari IoT alkalmazásokhoz?
    V: ASY elektronika az ipari IoT kommunikációs megoldásokra specializálódott, egyesítve az élszintű hardvert és az integrált adatmegoldásokat. HD-PLC Power Line szűrőik kiváló zajelnyomást és feszültségszigetelést biztosítanak, megbízható kommunikációt biztosítva ipari környezetben.
  • Q2: HD-PLC tápvonal szűrők a ASY elektronika testreszabható a különböző ipari teljesítményviszonyokhoz?
    V: Igen. ASY elektronika testreszabott szűrőket kínál az adott feszültségtartományokhoz, impedanciakövetelményekhez és zajviszonyokhoz, lehetővé téve az intelligens gyári rendszerekbe és PLC-hálózatokba való zökkenőmentes integrációt.
  • Q3: Hogyan ASY elektronika támogatja a digitális átalakítást HD-PLC szűrőkön keresztül?
    V: A HD-PLC Power Line szűrők adatvezérelt IoT-megoldásaiba integrálásával, ASY elektronika segíti a gyártó vállalatokat az intelligens kapcsolódás, az optimalizált energiagazdálkodás és a gyártási folyamatok nyomon követésében, elősegítve a digitális és intelligens gyári átalakulást.
