Termékleírás és alkalmazások

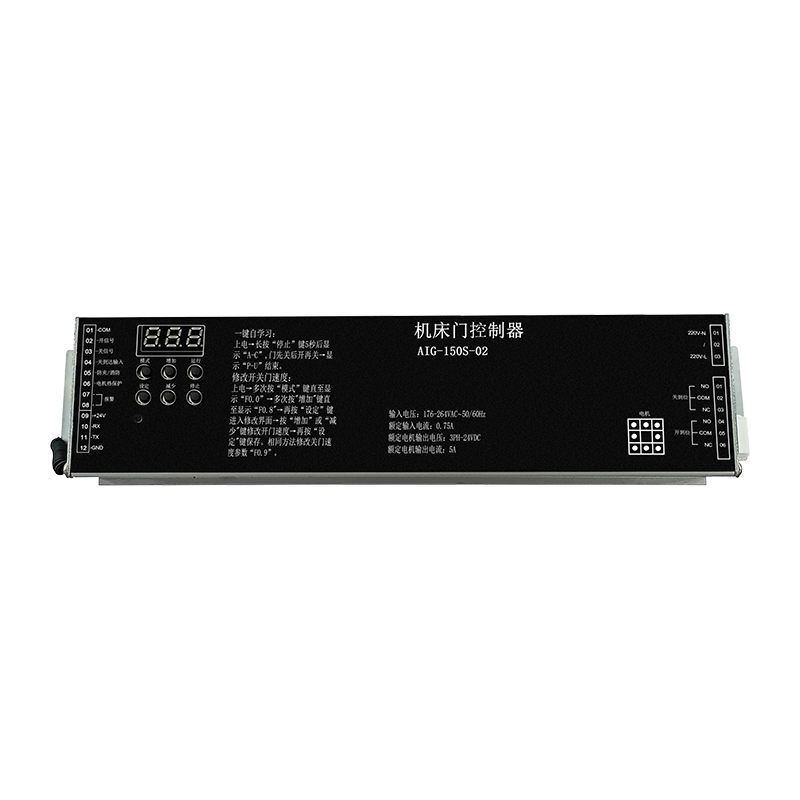

Cél alkalmazás: Ezt a vezérlőt kifejezetten a szerszámgépajtók automatizált működtetésére tervezték.
Rendszertípus: Ez egy DC kefe nélküli vezérlő, amely teljes zárt hurkú térvektoros PWM vezérlést használ a motor mozgásának kezelésére.
Fizikai profil: Az egység kompakt, méretei 261 x 64 x 41 mm (HxSzxM).
Főbb jellemzők
Egygombos hibakeresés: A rendszer tartalmaz egy egyszerűsített „A-c” öntanuló funkciót, amely automatikusan méri az ajtó mozgását és azonosítja a motor kezdeti szögét.
Átfogó vezérlőfelület: A digitális billentyűzet lehetővé teszi a felhasználók számára az üzemmódok közötti váltást, a valós idejű adatok (sebesség és áramerősség) figyelését és a funkcióparaméterek módosítását.
Többszintű működési görbék:
Nyitás (O) és zárás © csoportok: Négy különböző sebességszintet (Lv1–Lv4) támogat, testreszabható gyorsítási, lassítási, „rángatási” (simaság) és párnatávolságokkal.
Konfigurálható I/O:
Bemenetek: Támogatja a külső jeleket nyitás/zárás parancsokhoz, végálláskapcsolókhoz és biztonsági/tűz kapcsolat bemenetekhez.
Relé kimenetek: Három relét tartalmaz, amelyek 15 különböző funkcióra programozhatók, mint például az ajtó teljesen nyitva/zárt állapotának jelzése vagy a vezérlő hibájának jelzése.
Valós idejű figyelés (N paraméter): Nyomon követi a műszaki adatokat, beleértve az egyenáramú busz feszültségét, az áramjeladó helyzetét, a teljes futási időt és az ajtóciklusok számát (akár több millió ciklusig).
Előnyök és biztonsági funkciók
Precizitás és megbízhatóság: Az árnyékolt enkóderkábelek és a zárt hurkú vezérlés biztosítja az ajtó pontos pozícionálását, és megakadályozza a motorok „elszaladását” működés közben.
Biztonsági védelem:
Becsípődésgátló logika: Programozható „holt zónákat” és leállás-észlelési időket tartalmaz a sérülések és a berendezés károsodásának elkerülése érdekében.
Környezetvédelmi és elektromos védelem: Villám- túlfeszültség-védelemmel és motorhővédelemmel rendelkezik (DI6-on vagy DI5-n keresztül).
Speciális diagnosztika: A vezérlő tárolja a legutóbbi négy hibát (pl. E-01 túláram esetén, E-02 jeladó meghibásodása esetén), hogy megkönnyítse a gyors hibaelhárítást.
Stabilitás: Beépített védelmet tartalmaz a túlfeszültség, az alacsony feszültség, a motor leállása és a fordított forgás ellen.
Termékteljesítményre vonatkozó előírások
| Bemeneti feszültség | 176–264 VAC, 50/60 Hz |
| Szabályozható 24V DC kefe nélküli motor vagy szervo motor, maximális kimeneti áram 7,5 A, maximális kimeneti teljesítmény 150 W 24V-os tápkapcsoló |
| RS-485 kommunikációs hálózati funkcióval felszerelt |
| Bemeneti jelek | nyitás, zárás, becsípődés/tűz elleni védelem, érkezés, motor túlmelegedés elleni védelem |
| Relé kimeneti jelek | nyitott helyzet, zárt helyzet, hiba |
| Alkalmazható tartomány | szerszámgép ajtók, speciálisan testreszabott funkcionális ajtók, stb. |
