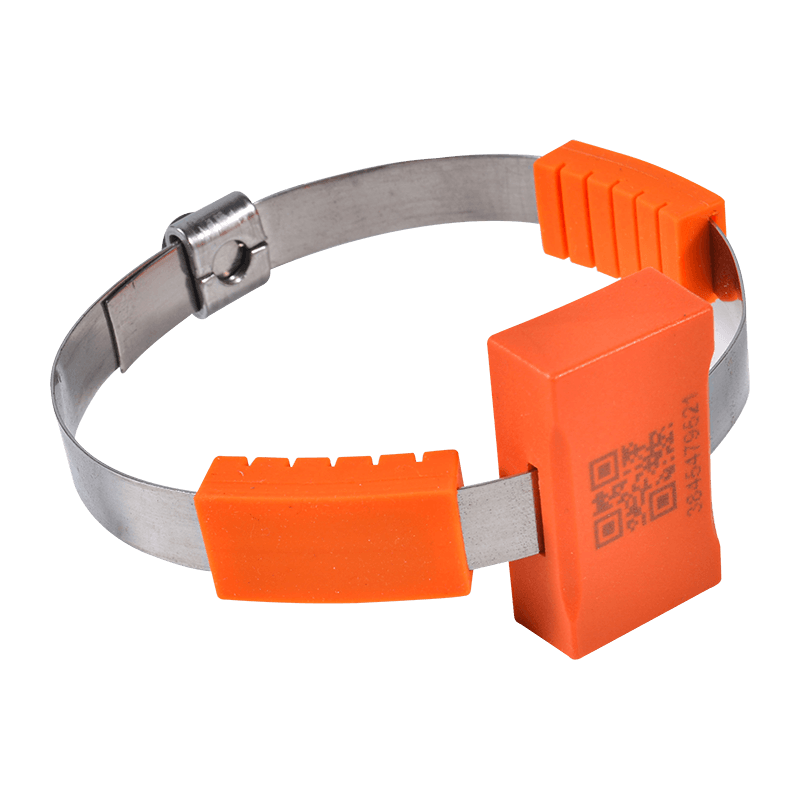

Passzív vezeték nélküli hőmérséklet-érzékelő

Fő funkciók

A funkció bemutatása

Hőmérséklet érzékelési funkció

A mért rész aktuális hőmérsékletének valós idejű érzékelése

Tápfeszültség önteszt funkció

Az érzékelő saját tápfeszültség értékének valós idejű észlelése

A teljesítményt indukált áramból veszik

Az érzékelőt a primer oldali áram elektromágneses indukciója táplálja.

Megjegyzés: Az érzékelők által észlelt összes adat vezeték nélküli átvitelen keresztül feltöltődik a vezeték nélküli hőmérsékletmérő gazdagépre.

paramétert

Hőmérséklet mérési tartomány: -40 ～ 150 ℃

Mérési pontosság: ±1℃

Hőmérséklet mintavételi gyakoriság: 10-30 másodperc (véletlenszerű) alapértelmezés szerint

Vezeték nélküli frekvencia: 433 MHz

Vezeték nélküli átviteli távolság: ≥ 350 méter (nyílt tér)

Üzemi teljesítmény: Induktív teljesítmény, indukált áram nagyobb, mint 3A

Indítóáram: < 5A

Az érzékelő beépítési helyére vonatkozó feszültségszint követelmény: ≤ 220KV

Elsődleges áramigény az érzékelő beépítési helyéhez: ≤5000A (5000A-t meghaladó áramerősség esetén vegye fel a kapcsolatot a gyártó műszaki személyzetével a helyszíni feltételek felmérése érdekében).

Telepítési mód: csomagban

Főtest méretei: 24 mm * 22 mm * 10 mm

Telepítés

rész

Kivehető nagyfeszültségű kapcsolóberendezések: gyűjtősínek, állóérintkezők, kábelcsatlakozások stb.

Kisfeszültségű kapcsolóberendezések: kimenő kapcsok, megszakító bemeneti és kimeneti kapcsai.

Csősínek, rézsínek, alállomási sorkapcsok stb.

Fix nagyfeszültségű kapcsolóberendezések: gyűjtősínek, leválasztó kapcsolók, kábelcsatlakozások stb.

Kisfeszültségű kapcsolóberendezések: megszakító bemenet, kimenet, kábelkimenet stb.

Telepítésation steps

1. lépés: Becsülje meg a telepítési hely hosszát, és helyezze át a megfelelő hosszt a modulon keresztül; helyezze be az áramgyűjtő lemezt és a puha szilikont az érzékelőbe (a puha szilikon hullámos oldalával lefelé, a hőmérséklet-érzékelő pozíciójához igazítva).

2. lépés: Tekerje körbe a modult az áramforrás (fő áramút) köré úgy, hogy a hőmérséklet mérési pontja érintkezzen a mérendő alkatrészsel, és húzza meg mindkét oldalon az ötvözetlemezeket; majd fedje át a két végét a klipek alatt. Húzza meg a csavarokat imbuszkulccsal.
