KS810NS

DC szélessávú tápvonali kommunikáció

  • DC szélessávú tápvonali kommunikáció
  • DC szélessávú tápvonali kommunikáció
  • DC szélessávú tápvonali kommunikáció
  • DC szélessávú tápvonali kommunikáció
  • DC szélessávú tápvonali kommunikáció
  • DC szélessávú tápvonali kommunikáció
  • DC szélessávú tápvonali kommunikáció
  • DC szélessávú tápvonali kommunikáció
  • DC szélessávú tápvonali kommunikáció
  • DC szélessávú tápvonali kommunikáció

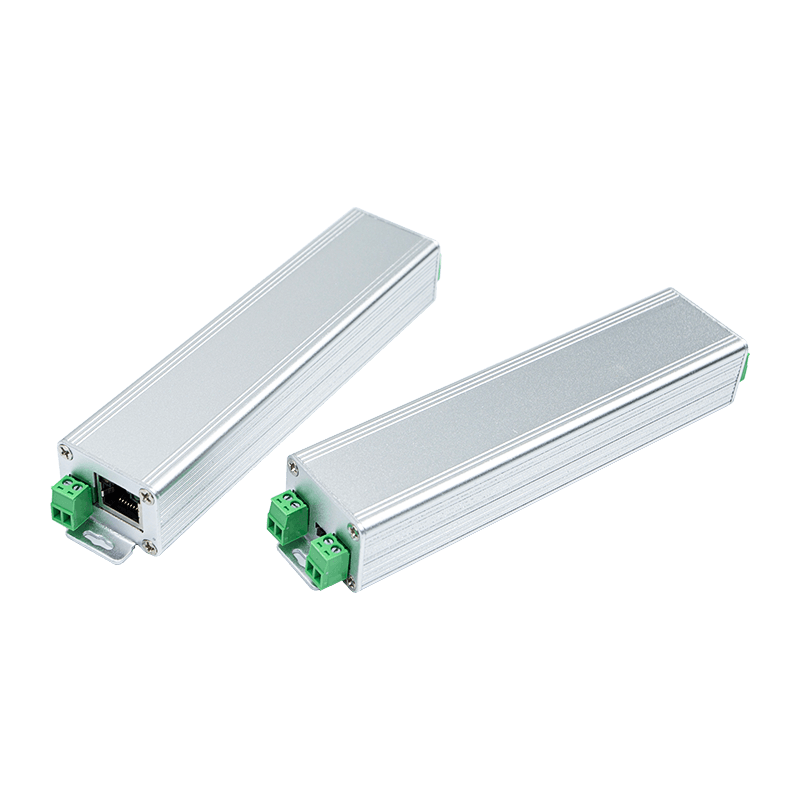

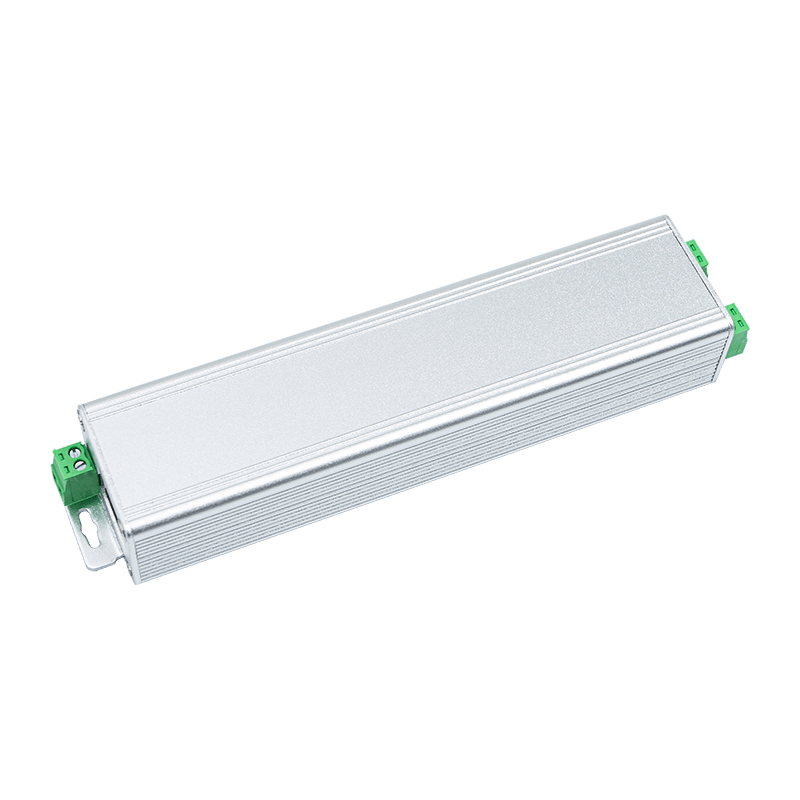

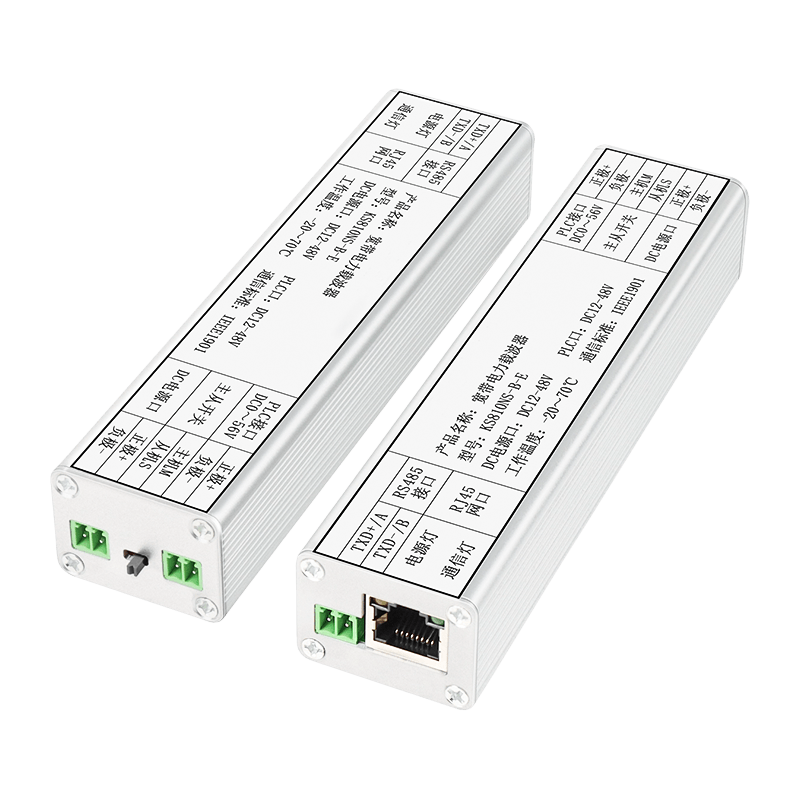

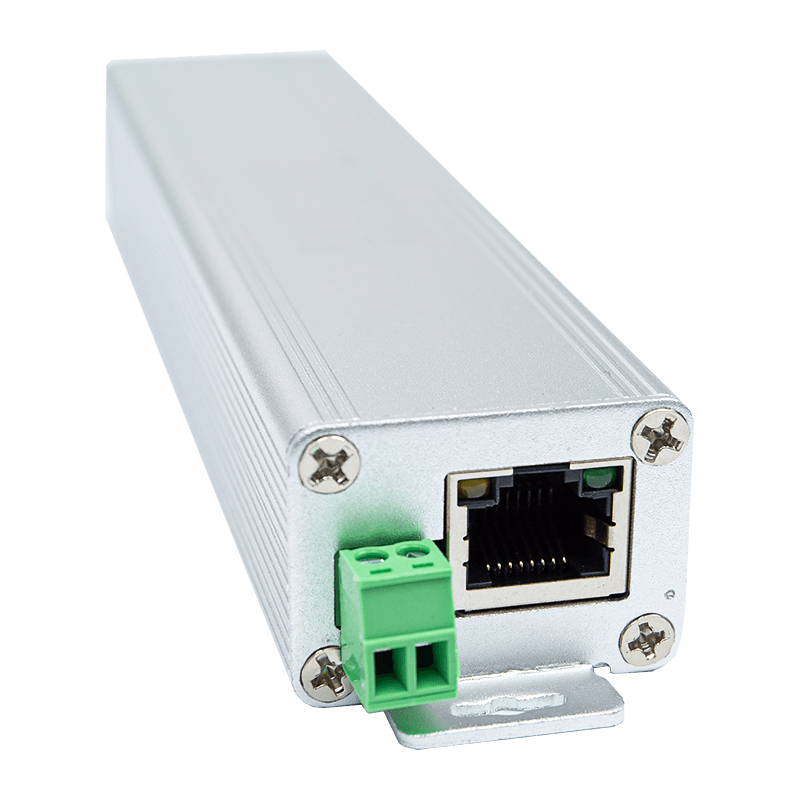

A KS810N vivőmodul egyenáramú KS810NS és általános KS810NT típusra oszlik, támogatja a busz-, csillag-, fa- és hibrid hálózati topológiai struktúrát.

Az egyenáramú KS810NS típusú DC12-48V vivőkommunikációra alkalmas távvezetékeken, a terheléses tápvezeték szerint kétféle vezetékre oszlik, terheléses és terhelés nélküli dedikált vonalra.

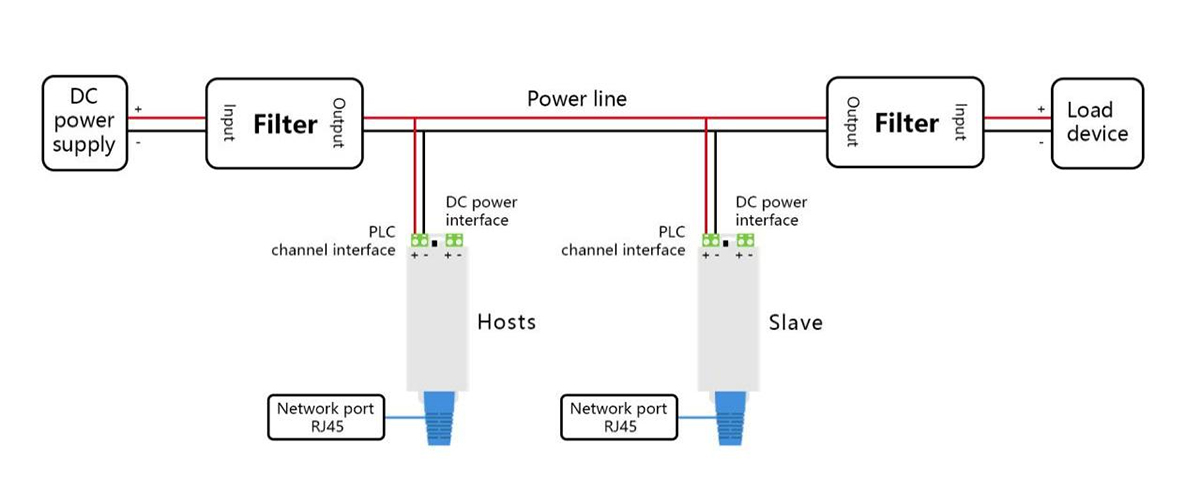

1. DC típusú KS810NS tápvezeték terheléssel, szűrővel kell használni. A tápcsatlakozó fel van függesztve, és nincs csatlakoztatva, a PLC csatorna portja párhuzamosan van csatlakoztatva az egyenáramú tápvezetékkel, ügyeljen arra, hogy különbséget tegyen a pozitív és negatív pólusok között. Referencia kábelezési séma:

1. ábra

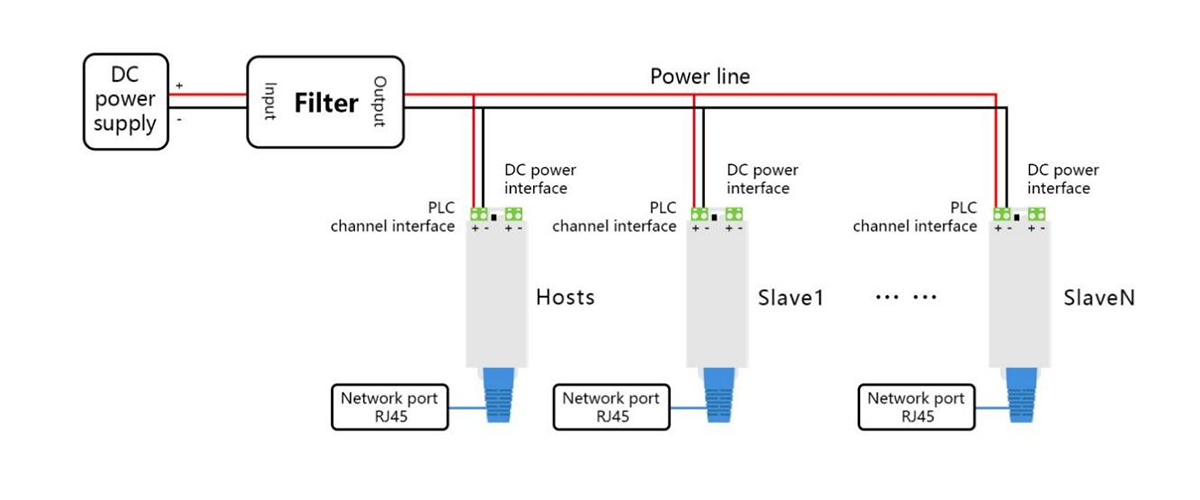

2. A terhelés nélküli egyenáramú KS810NS tápvezetékek dedikált vonalakra mennek, a tápegység tápoldali tápcsatlakozója egy DC12-48V tápegységhez van csatlakoztatva, a másik vivő tápegység portja felfüggesztve van, és nincs csatlakoztatva

2 ábra

Műszaki adatok

Osztályozás

Műszaki mutatók

Tápellátás

DC 12-48V

PLC jelport

NS típus: DC12-48V

NT típus: AC 0-220V vagy DC 0-400V

Bármilyen kéteres kábel, tápvezeték, csúszóérintkezős kábel, csúszógyűrűs kábel

Moduláció típusa

OFDM modulációs típus

Vivőfrekvencia

2~28 MHz

Ethernet sávszélesség

10M/100Mbps önadaptáció

Átviteli távolság

A normál távvezeték 500 méter, koaxiális kábel 2 km, 10-es osztályú relé 3-5 km-ig

RS485

Támogatás Modbus RTU megállapodás, konfigurálható adatátviteli sebesség 1200–115200 bps

Adatok késleltetése

10 ms-on belül

Csomagvesztés valószínűsége

Kevesebb, mint 0,1‰

Teljes energiafogyasztás

≤3W

Standard megállapodás

TCP/IP, UDP, Profinet, Home Plug, Home PlugAV, Modbus-TCP,

IEEE 802.3, IEEE 802.3U, IEEE 802.3ab, IEEE 1905.1,

IEEE 1900, IEEE 1901 stb

A titkosítás módja

AES-128 bit

Multicast

Támogatja az IGMP multicast protokollokat, a csomópontok maximális száma 128

Külső méretek

Méret: 160*35*26mm (H*Sz*Ma)

Súly: 250g

Telepítés: Fülhorog

Környezetvédelmi követelmény

Üzemi hőmérséklet: -40 ℃ - 85 ℃

Üzemi páratartalom: 20%-95% (nincs páralecsapódás)

Tárolási hőmérséklet: -40 ℃ - 85 ℃

Munkaidő

Ipari minőségű, 7*24 órás minden időjárási munkavégzést támogat
