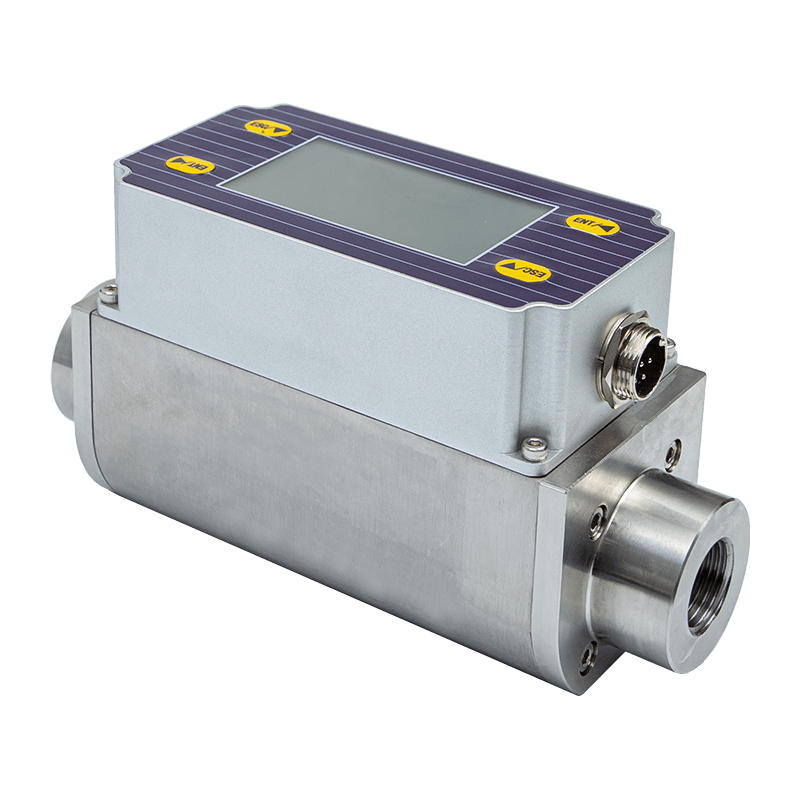

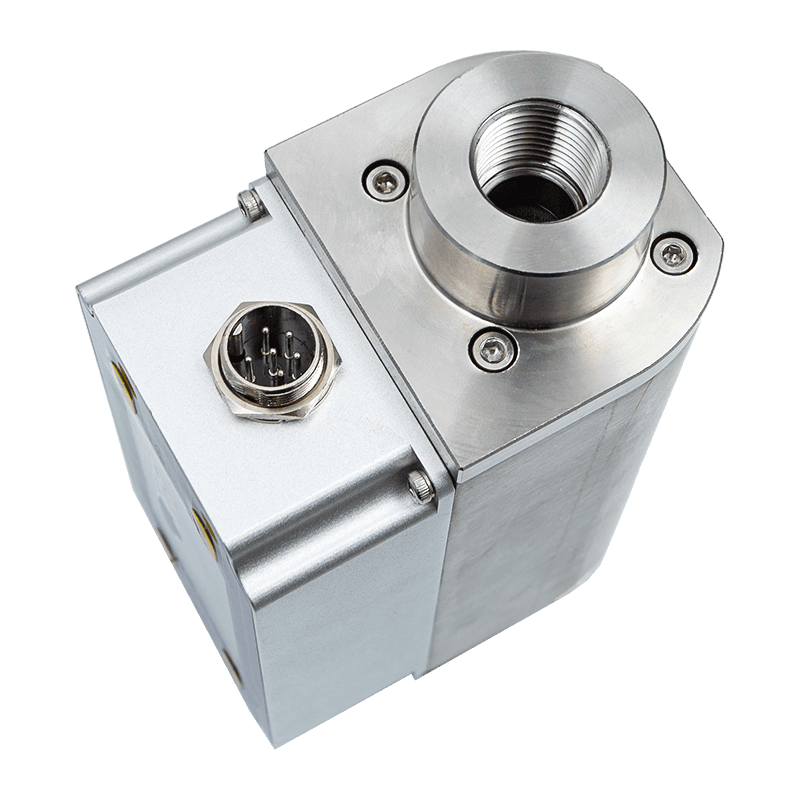

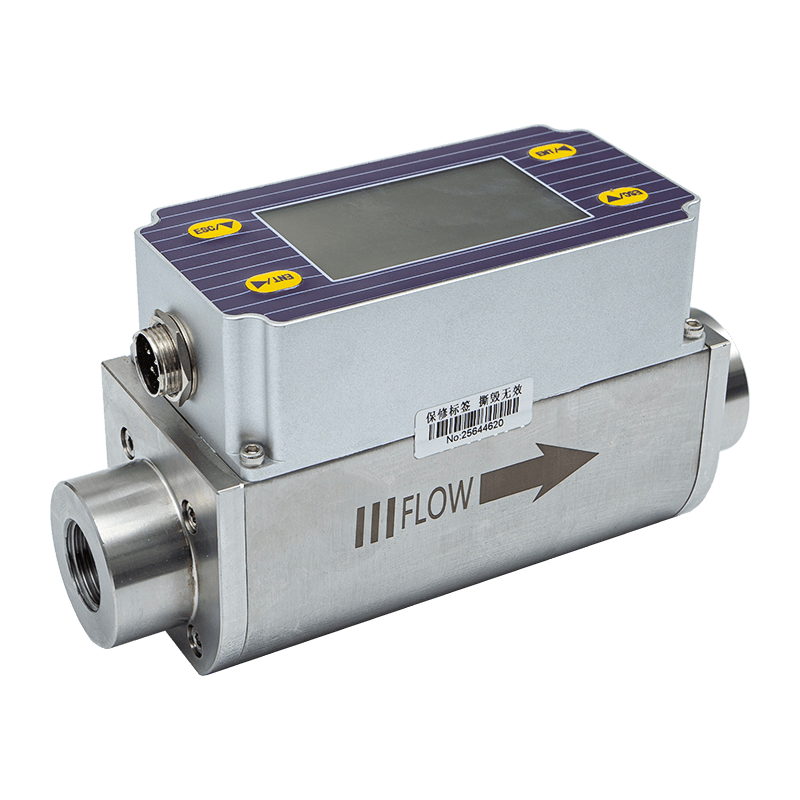

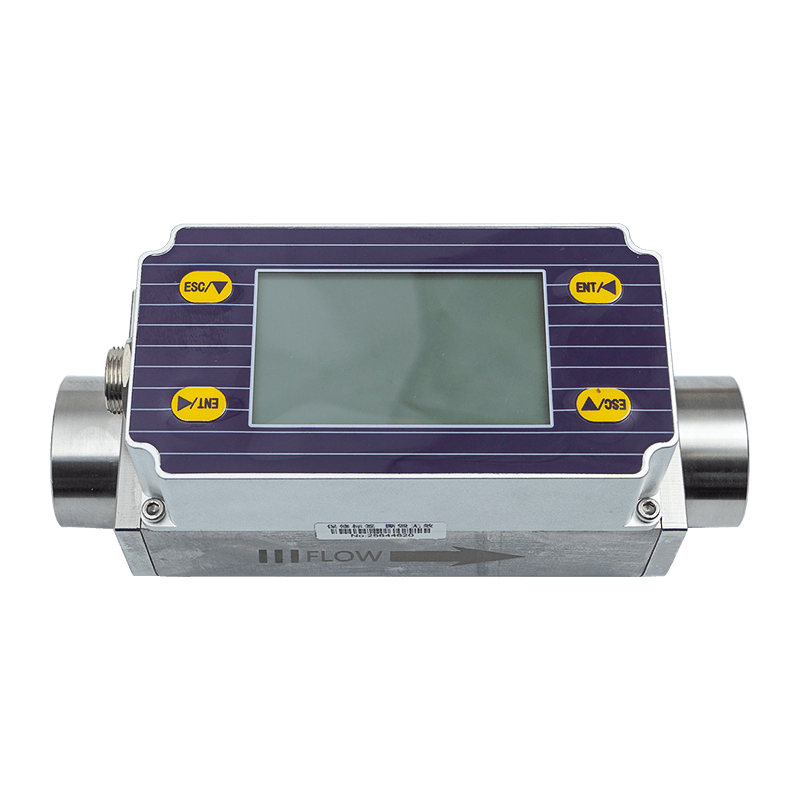

Mérési elv
A hőgáz tömegáram-mérőket a termikus diffúzió elve alapján tervezték. Ezek a műszerek állandó hőmérséklet-különbség módszert alkalmaznak a gázok pontos mérésére. Olyan előnyöket kínálnak, mint a kis méret, a nagyfokú digitalizálás, az egyszerű telepítés és a pontos mérés.
Az érzékelő rész két referencia-minőségű platina ellenállás hőmérséklet-érzékelőből áll. During operation, one sensor continuously measures the medium temperature T1 ; a másik érzékelő a T2 közeg hőmérsékleténél magasabb hőmérsékletre melegszik fel, és a folyadék áramlási sebességének érzékelésére szolgál, amelyet sebességérzékelőnek neveznek. A hőmérséklet ΔT = T2 - T1 , ahol T2 > T1 . Amikor a folyadék átáramlik, a gázmolekulák ütköznek az érzékelővel, és hőt visznek el a T2-ből, így a T2 hőmérséklete csökken. A ΔT állandó értéken tartásához a T2 tápáramot növelni kell. A gyorsabb gázáramlás több hőt visz el. A gázáramlási sebesség és a hőnövekedés között rögzített funkcionális kapcsolat van; ez az állandó hőmérséklet-különbség elve.
Köztük ρ g , folyadék fajsúlya (a sűrűséghez viszonyítva)
V – Áramlási sebesség
K — Egyenleg együttható
Q – Fűtési kapacitás (a fajlagos hővel és szerkezettel kapcsolatban)
ΔT – Hőmérsékletkülönbség
Mivel az érzékelő hőmérséklete mindig automatikusan és folyamatosan kb. 30 °C-kal magasabb, mint a közeg (környezeti) hőmérséklet, a termikus gázáramlás-mérő elvileg nem igényel hőmérséklet-kompenzációt.
A termikus gáz tömegáram-mérő -40 és 220 ℃ közötti közeghőmérsékletekhez alkalmas.
( 1 ) The fluid specific gravity and density are related.
Ahol ρ g — a közeg sűrűsége üzemi körülmények között (kg/m3)
ρn – A közeg sűrűsége normál körülmények között ( 101,325 kPa , 20 ℃) ( kg/m3 )
P – Üzemi nyomás ( kPa )
T – Üzemi hőmérséklet (°C)
az (1) és (2) egyenletekből, hogy meghatározták az áramlási sebesség, az üzemi nyomás, a gázsűrűség és az üzemi hőmérséklet közötti funkcionális összefüggéseket.
Thermostatic differential thermal mass flow meter is unaffected by both temperature and pressure. It is a true direct mass flow meter, eliminating the need for users to correct for pressure and temperature.
Thermal gas mass flow meters have the following technical advantages:
● A true mass flow meter requires no temperature or pressure compensation for gas flow measurement, making it convenient and accurate. It can obtain the mass flow rate or standard volumetric flow rate of the gas.
● Széles mérési tartományával 100 Nm/s és 0,5 Nm/s közötti gázáramlási sebességet tud mérni, és használható gázszivárgás észlelésére.
● It has good shock resistance and a long service life. The sensor has no moving parts or pressure sensing components, so it is not affected by vibration on measurement accuracy.
● A telepítés és a karbantartás egyszerű. Installation and maintenance can be carried out without interrupting production, provided site conditions permit. (Speciális testreszabás szükséges)
● Digitális tervezés. Overall digital circuit measurement ensures accurate measurements and convenient maintenance.
● Using RS-485 communication, factory automation and integration can be achieved.
