Jellemzők
● Mikroelektromechanikai rendszer (MEMS) áramlásérzékelő chip, bypass sönt és elektromágneses arányos szelep használata.
● Az elektromágneses arányos szelepeket hosszú élettartam és nagy érzékenység jellemzi.
● Az érzékelő nullponti stabilitása.
● Mérési tartományán belül nagy pontossággal és jó ismételhetőséggel rendelkezik.
● Gyors válaszidő.
● Szabványos mechanikus interfész, könnyen telepíthető.
● RS485 kommunikációs kimenet, szabvány MODBUS RTU protokoll.
● Az LCD megjeleníti a pillanatnyi és összesített áramlási sebességet, így tiszta és intuitív olvasási élményt nyújt. Az áramlási sebességek gombbemenettel vezérelhetők, a szabályozott és valós idejű áramlási sebességek pedig közvetlenül az LCD képernyőn jelennek meg.
● A standard konfiguráció 4-20 mA bemenet/kimenet vezérlést tartalmaz.
● Testreszabható 0-5V vagy 0-10V bemenet/kimenet vezérlés
Termék bemutatása

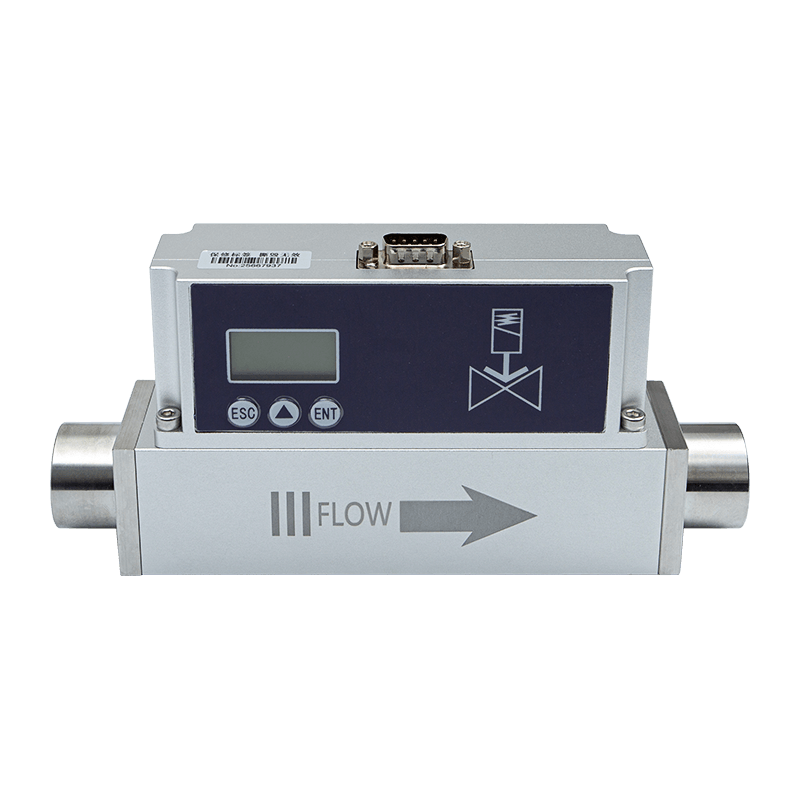

Az AI-FC arányos szelepvezérlésű termikus gáztömegáram-mérő egy termikus gázáramlás-érzékelő arányos szelepes áramlásszabályozással, amelyet egy fejlett mikroelektromechanikai rendszer (MEMS) áramlásérzékelő chip segítségével terveztek és fejlesztettek ki. A digitális jelfeldolgozási technológiát és az áramlásszabályozó algoritmusokat egyesíti a különböző gázok áramlási sebességének precíz szabályozása és intelligens feldolgozása érdekében.
Az arányos szelepvezérlésű áramlásmérőket nagy pontosság és erős interferencia-ellenes képesség jellemzi. Az elosztóban lévő bypass folyadék lamináris áramlási állapotban van, ami stabilabbá és pontosabbá teszi a mérést és a szabályozást, így alkalmas különböző kis áramlású tiszta gázok mérésére és folyamatszabályozására.
Műszaki paraméterek
| működő tápegység | DC24V/12W |
| Pontosság (%) | Szabályozási pontosság: ±1,0% SP, Mérési pontosság: 1% fs |
| Szabályozási és mérési tartomány aránya | 1:100 |
| Szelep típusa | Általában zárt típus |
| Üzemi hőmérséklet | -10-55 ℃ |
| páratartalom | <95%RH (nincs fagy, nincs jég, nincs páralecsapódás) |
| Áramlási specifikációk | (0-10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Üzemi nyomástartomány | Mérés: 0-1,5 MPa Vezérlés: 10SCCM-30SPLM Nyomás: 0,1-1,0 MPa 100 SPLM nyomás: 0,1-0,65 MPa 300SPLM Nyomás: 0,1-0,5 MPa |
| Tipikus vezérlési válaszidő | Kevesebb, mint 1,5 másodperc (T90) |
| Mérje meg a válaszidőt | <50 ms |
| Kimeneti módszer | 4-20mA (1-5V), 0-5V és 0-10V testre szabható. |
| Kommunikációs módszerek | RS485 (Modbus RS485 protokoll) |
| Ellenőrzési módszer | Gombos működés, Modbus, 4-20mA (1-5V), 0-5V és 0-10V testre szabható. |
| Mechanikus csatlakozás | G1/4, PT1/2 belső menetek; más szálak testreszabhatók. |
| Védelmi szint | IP40 |
25 ℃-on, 101,32 kPa nyomáson és száraz levegőn mérték.
Egyéb jellemzők
| Választható standard hőmérsékleti feltételek | 0°, 20°, 25°, a felhasználó által állítható, alapértelmezett 25° |
| Választható gáztípus | Levegő, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Normál üzemi nyomáskülönbség | 0,1-0,8 MPa, áramlási sebesség <= 30 SLM 0,1MPA-0,6MPA 30SLM < Áramlási sebesség specifikáció <= 100SLM 0,1 MPa - 0,4 MPa 100SLM < Áramlási specifikáció < 300SLM |
| Nem szokványos üzemi nyomáskülönbség | Személyre szabott konzultáció elérhető |
