Jellemzők
● Széles mérési tartomány, -0,1 MPa és 100 MPa között.
● Minden rozsdamentes acél konstrukció, különféle nyomásinterfész típusok.
● Megbízható teljesítmény, biztonságos és könnyen használható.
● Különféle kimeneti jeltípusok.
● A fordított polaritás elleni védelem és az azonnali túláram- és túlfeszültségvédelem megfelel az EMI védelmi követelményeknek.
● A gyújtószikramentes robbanásbiztos termékek megfelelnek a GB3836.4 szabvány tervezési követelményeinek.
● A robbanásbiztos termékek megfelelnek a GB3836.2 nemzeti szabvány tervezési követelményeinek.
Termék áttekintése

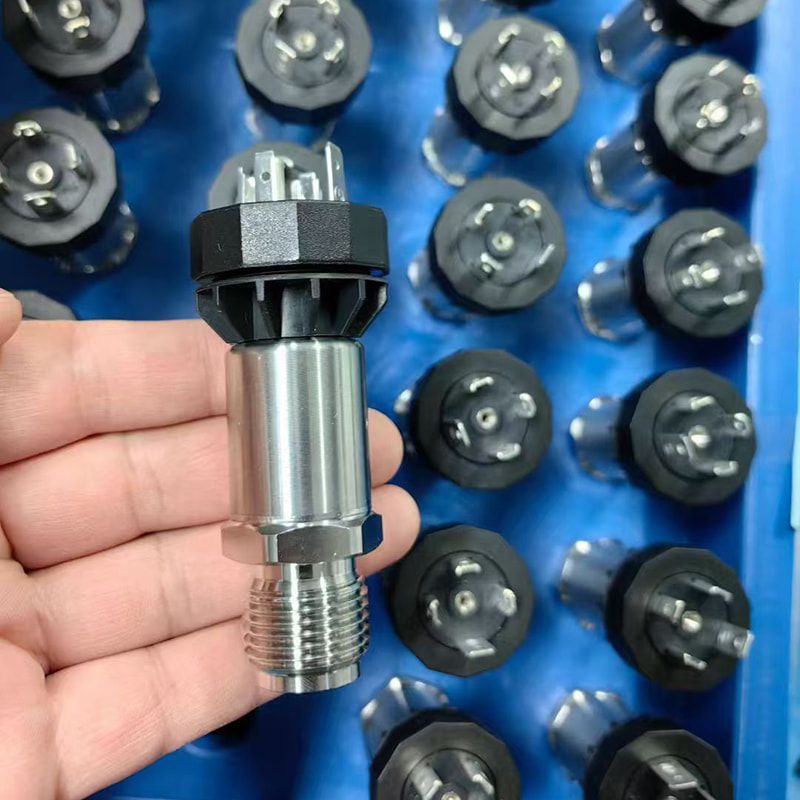

Az AI-TH Hirschmann nyomástávadó egy piezorezisztív OEM nyomásérzékelőt használ rozsdamentes acél membránnal jelmérő elemként. Automatizált számítógépes tesztelésnek vetik alá, és lézeres vágási technológiát alkalmaz a nullapont és a hőmérsékleti teljesítmény kompenzálására széles hőmérsékleti tartományban. A rozsdamentes acél házban található jelfeldolgozó áramkör az érzékelő jelét szabványos kimeneti jellé alakítja. A teljes termék szigorú tesztelésen és az alkatrészek, félkész termékek és késztermékek öregedési szűrésén esett át, biztosítva a stabil és megbízható teljesítményt.
Kiváló megbízhatóságának, rugalmasságának és sokoldalúságának köszönhetően ezt a terméket széles körben használják nyomásmérésre és szabályozásra olyan ipari folyamatokban, mint a kőolaj-, vegyipar, kohászat, energia és vízszint.

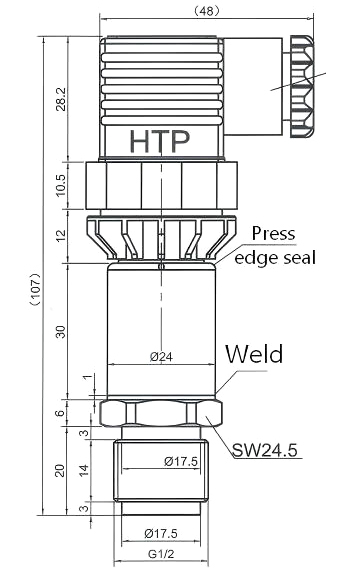

Külső szerkezet: (mértékegység: mm)
Ez a kép csak tájékoztató jellegű; a tényleges termék az irányadó. A nyomás interfészek testre szabhatók.
Műszaki paraméterek:
| Tartomány | -0,1M p a ▪▪▪ 0MPa～0,01MPa ▪▪▪ 100MPa |
| Túlterhelés | 2-szeres teljes nyomás vagy 110 MPa (amelyik alacsonyabb) |
| A stressz típusa | Manuális nyomás, abszolút nyomás vagy zárt túlnyomás típus |
| Pontosság | ±0,5%FS |
| Hosszú távú stabilitás | Maximum ±0,3%FS/év |
| Nullapont hőmérsékleti együttható | 0,03%FS/℃ (≤100 kPa); 0,02%FS/℃ (＞100 kPa) |
| Teljes körű hőmérsékleti együttható | 0,03%FS/℃ (≤100 kPa); 0,02%FS/℃ (＞100 kPa) |
| Kompenzációs hőmérséklet | -10 ℃ ~ 80 ℃ |
| Üzemi hőmérséklet | -30℃～80℃, gyújtószikramentes típus -10℃~60℃ |
| Tárolási hőmérséklet | -40 ℃ - 125 ℃ |
| Kimenet típusa | Áram típusú (kétvezetékes rendszer) | Feszültség típusa (három vezetékes rendszer) |
| Tápellátás | 10-30VDC | 10-30VDC |
| Kimeneti jel | 4mA ~ 20mADC | 0/1-5/10VDC |
| Szigetelési ellenállás | 100MΩ, 100VDC |
| Házvédelem | IP65 (plug-in típusú) |
| Elektromos csatlakozás | Hessmann |
| Nyomás csatlakozás | G1/2 külső menet (kérésre testreszabható) |
