Jellemzők
Mérési tartomány: -0,1MPa...0MPa~0,01MPa...100MPa.
A kijelzőn a valós idejű nyomásérték látható.
A nullpont és a teljes skálán történő kalibrálás kényelmes.
Fordított polaritás elleni védelem és áramkorlátozó védelem.
Ellenáll a villámcsapásoknak és a nyomáslökéseknek.
Nagy pontosság, nagy stabilitás és nagy megbízhatóság.
Alkalmazási területek
Ipari folyamatirányítás
Hidraulikus mérés
Nyomásmérés különféle durva környezetekben
Termék áttekintése

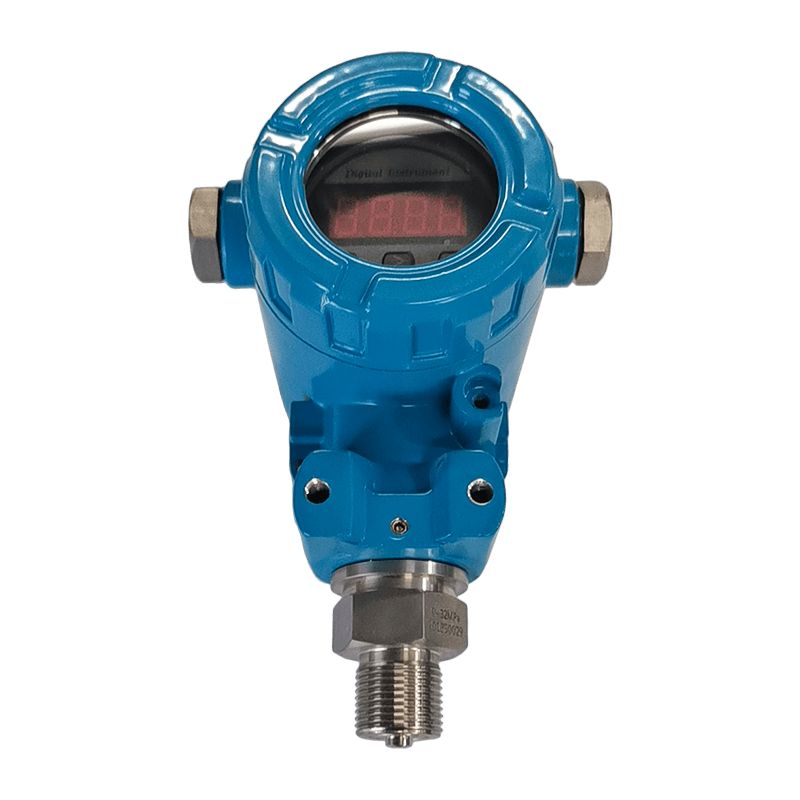

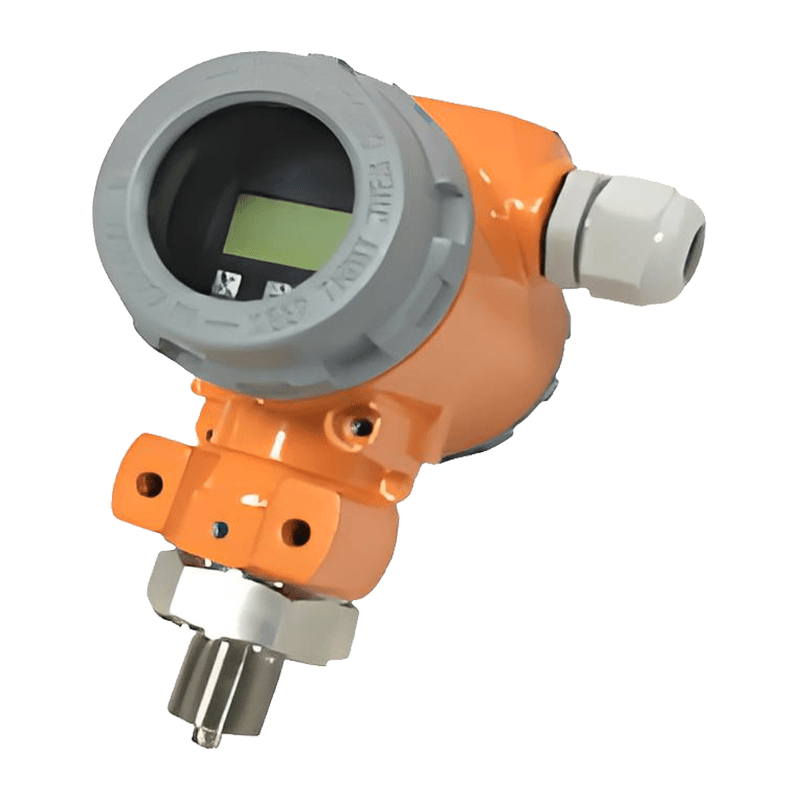

A robbanásbiztos digitális kijelzős AI-TD nyomástávadó egy rozsdamentes acél membránnal ellátott szilícium nyomásérzékelőt használ jelmérő elemként, és egy dedikált IC áramkört alkalmaz a nullapont és a hőmérsékleti teljesítmény kompenzálására széles hőmérsékleti tartományban. Ez a nyomástávadó LCD digitális kijelzővel rendelkezik, és robbanásbiztos tanúsítvánnyal rendelkezik.
Ezt a terméket nyomásmérésre használják olyan ipari folyamatokban, mint a kőolaj-, vegyipar, kohászat, energiaipar és hidrológia.

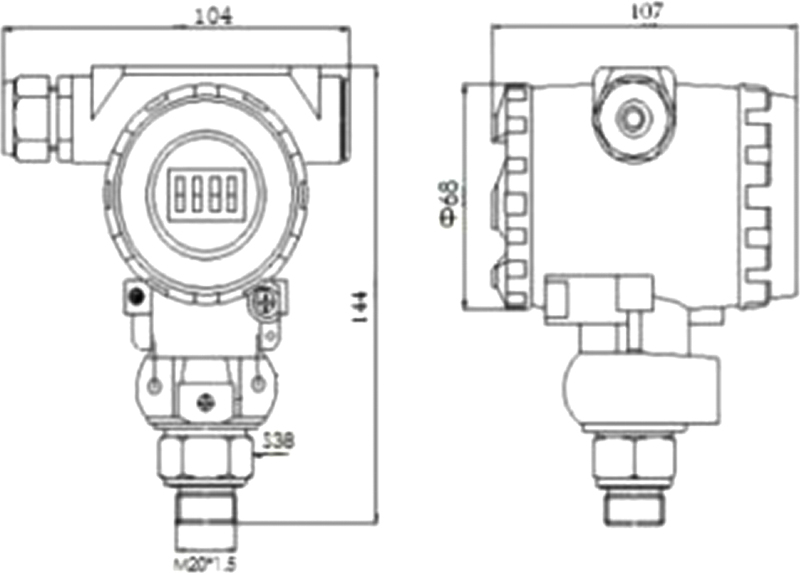

Külső szerkezet: (mértékegység: mm)
Ez a kép csak tájékoztató jellegű; a tényleges termék az irányadó. A nyomás interfészek testre szabhatók.
Műszaki paraméterek:
| Nyomás paraméterek |
| Tartomány | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Túlterhelés | 2-szer a teljes skála vagy 110 MPa (amelyik alacsonyabb) |
| A nyomás típusa | Mérőnyomás, abszolút nyomás, lezárt túlnyomás |
| Elektromos paraméterek |
| Tápellátás | 12-32V DC |
| Kimeneti jel | 4mA ~ 20mA DC (kétvezetékes rendszer) |
| Terhelési ellenállás | ≤ (U-12) /0,02Ω |
| Szerkezeti paraméterek |
| Tokozás | Robbanásbiztos öntött alumínium ház |
| Érzékelő | 316 literes rozsdamentes acél |
| Tömítőgyűrű | Fluorkaucsuk |
| Védelmi szint | IP65 |
| Környezeti feltételek |
| Médiaalkalmasság | Különféle folyadékok, amelyek nem korrodálják a 316L rozsdamentes acélt és a fluorgumit |
| Kompenzációs hőmérséklet | - 10 ℃ ~ 80 ℃ |
| közepes hőmérsékletű | -30 ℃ ~ 80 ℃ (LCD kijelző típusa: -20 ℃ ~ 80 ℃) |
| Tárolási hőmérséklet | -40 ℃ ~ 125 ℃ (LCD kijelző típusa: -20 ℃ ~ 80 ℃) |
| Teljesítménymutatók |
| Pontosság | ≤±0,1%FS (minimum) | ≤±0,25%FS (tipikus) | ≤±0,5%FS (maximum) |
| Nullapont hőmérsékleti együttható | ±0,03%FS/℃ (≤100 kPa) | ±0,02%FS/℃ (＞100 kPa) |
| Teljes körű hőmérsékleti együttható | ±0,03%FS/℃ (≤100 kPa) | ±0,02%FS/℃ (＞100 kPa) |
| Hosszú távú stabilitás | ±0,2%FS/év (maximum) |
