Jellemzők
● Teljesen 316 literes rozsdamentes acélból készült, IP68-as védettséggel.
● Több mint 2-szerese a túlnyomásnak, és legfeljebb 5-szöröse a túlnyomásnak 5 méternél kisebb hatótávolság esetén.
● Zavar- és villámcsapás elleni védelem.
● Nagy pontosság, nagy stabilitás és nagy megbízhatóság.
Alkalmazási területek
● Kőolaj-, vegyipar és energiaipar.
● Városi vízellátás, hidrológiai feltárás, geológia.
● Olyan iparágak, mint a folyadéknyomás észlelése és szabályozása.
Termék áttekintése

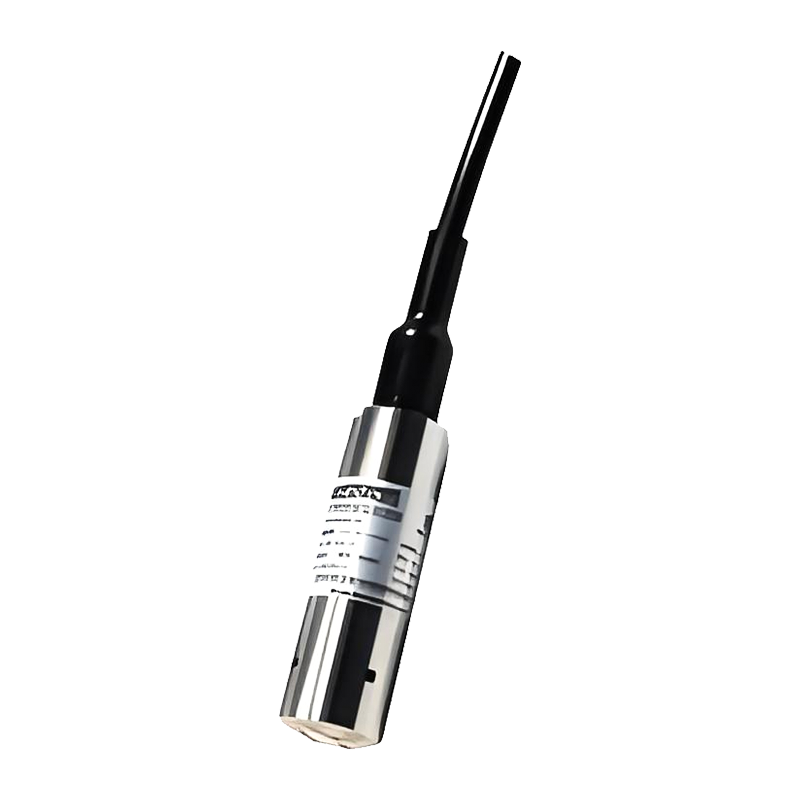

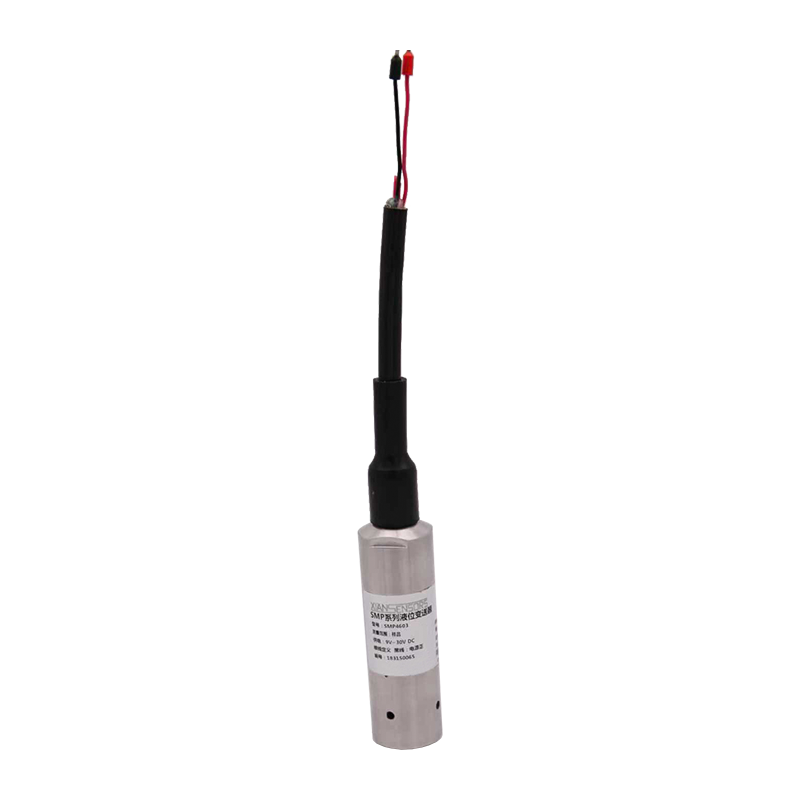

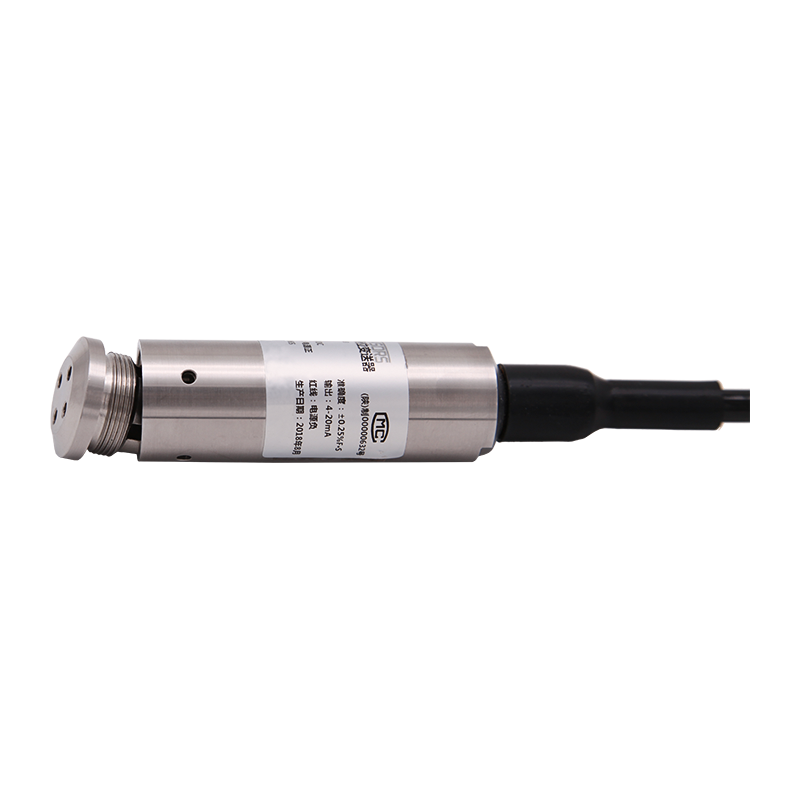

Az AI-LE általános célú merülő szinttávadó egy nagy teljesítményű diffúz szilícium nyomásérzékelőt használ mérőelemként. Méri a folyadék hidrosztatikus nyomását, amely arányos a folyadék mélységével, és egy jelkondicionáló áramkörön keresztül szabványos áram- vagy feszültségjel kimenetté alakítja a folyadékmélység pontos mérése érdekében.
Ez a termék alkalmas különféle közegek folyadékszintjének mérésére a petrolkémiai, kohászati, energia-, gyógyszer-, vízellátási és vízelvezető rendszerekben és más iparágakban.
Külső szerkezet: (mértékegység: mm)
Műszaki paraméterek:
| Nyomás paraméterek |
| Tartomány | 0 mH2O～1 mH2O┅200 mH2O |
| Túlterhelés | 2-szeres teljes nyomás, 5-szörös túlnyomás az 5 mH2O-t tartalmazó tartományokhoz. |
| Elektromos paraméterek |
| Kimenet típusa | Jelenlegi típus | Feszültség típusa |
| Tápellátás | 9-30V DC | 12-30V DC |
| Kimeneti jel | 4mA～20mA DC (kétvezetékes rendszer) | 0/1V ~ 5/10V DC (három vezetékes rendszer) |
| Terhelési ellenállás | ≤ (U-9)/0,02 Ω (kétvezetékes rendszer) | ≥10k (három vezetékes rendszer) |
| Szerkezeti paraméterek |
| Tokozás | Rozsdamentes acél |
| Érzékelő | 316 literes rozsdamentes acél |
| Tömítőgyűrű | Fluorkaucsuk |
| Kábel | ∅7,5 mm-es speciális polietilén kábel |
| Védelmi szint | IP68 |
| Környezeti feltételek |
| Médiaalkalmasság | Különféle folyadékok, amelyek nem korrodálják a 316L rozsdamentes acélt és a fluorgumit |
| Kompenzációs hőmérséklet | -10 ℃ ~ 80 ℃ |
| Üzemi hőmérséklet | -20 ℃ ~ 85 ℃ |
| Tárolási hőmérséklet | -40 ℃ ~ 125 ℃ |
| Teljesítménymutatók |
| Pontosság | ±0,25% FS (tipikus) | ±0,5%FS (maximum) |
| Nullapont hőmérsékleti hiba | ±0,05%FS/℃ (≤5 mH2O) | ±0,02%FS/℃ (>5 mH2O) |
| Érzékenységi hiba | ±0,05%FS/℃ (≤5 mH2O) | ±0,05%FS/℃ (>5 mH2O) |
| Hosszú távú stabilitás | ±0,3%FS/év (maximum) |
